掃描電子顯微鏡測量濾芯細層纖維直徑
發布時間：2022-06-09 點擊次數：3094

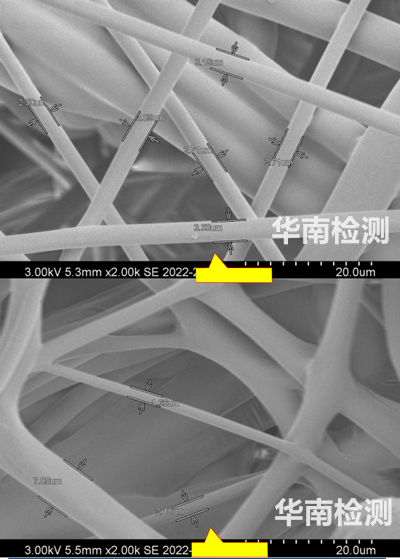

2022年4月，收到上海某客戶汽車濾芯樣品，要求對濾芯布已剝離開的細層上的纖維直徑進行測量。實驗室檢測儀器采用體式低倍光學顯微鏡和日立S-3400N掃描電子顯微鏡，測量方法：首先將來樣已剝離細層的表面小心與粘接層分開，并用干凈鑷子將細層表面輕微撥弄開，漏出芯層；然后將漏出芯層的細層表面剪2小塊分別用導電碳膠粘貼于樣品臺上，因纖維本身是絕緣層，為便于電鏡拍照，將表面鍍約3nm的導電層（很薄，不影響測試）；最后用日立HITAHCI S-3400N 電鏡SEM拍照細層表面，放大到合適倍率直接測纖維直徑；
通過掃描電鏡直觀觀察細層表面纖維結構，發現細層表面纖維粗細不均，表面由較粗的纖維覆蓋，往深處及粗纖維間隙觀察有更細更多的粗細不一的纖維填充在粗纖維間隙和下層，從電鏡圖片和尺寸數據看，沒有發現聲稱的0.1um直徑的纖維發現,濾芯細層表面主要由3個直徑范圍的纖維編織而成，一是直徑平均直徑在11.2um的粗纖維，二是直徑約6.7um左右的中等粗細的纖維，和眾多小直徑（約2.6um）纖維。具體參看下面粗/細纖維直徑測量數據。
單位：微米um
測試點 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 平均 |
粗纖維 | 15.6 | 13.2 | 9.7 | 9.3 | 12.3 | 10.9 | 10.1 | 9.3 | 11.1 | 10.1 | 11.2 |
細纖維 | 1.7 | 2.2 | 2.3 | 2.7 | 3.1 | 2.7 | 3.2 | 3.3 | 2.3 | 2.5 | 2.6 |
居中尺寸 | 5.2 | 5.5 | 5.7 | 7.0 | 7.2 | 7.8 | 8.3 | 6.8 | 6.9 | 6.7 | 6.7 |
