熱重分析測(cè)試怎么做才準(zhǔn)？TGA Q500實(shí)測(cè)案例告訴你答案

熱重分析測(cè)試怎么做才準(zhǔn)？TGA Q500實(shí)測(cè)案例告訴你答案

研發(fā)工程師在做新材料開發(fā)或工藝優(yōu)化時(shí)，經(jīng)常需要回答一個(gè)問(wèn)題：這款材料在高溫下能撐多久？什么時(shí)候開始分解？殘留多少？這些問(wèn)題，靠熱重分析測(cè)試就能給出明確答案。

但很多工程師發(fā)現(xiàn)，同樣是做熱重分析測(cè)試，不同機(jī)構(gòu)拿出來(lái)的數(shù)據(jù)差異卻不小——曲線漂移、重復(fù)性差、特征溫度點(diǎn)對(duì)不上，到底哪個(gè)環(huán)節(jié)出了問(wèn)題？今天我們就從實(shí)操角度，結(jié)合TGA Q500熱重分析儀的真實(shí)測(cè)試案例，聊透熱重分析測(cè)試的那些事。

TGA Q500做熱重分析，優(yōu)勢(shì)在哪？

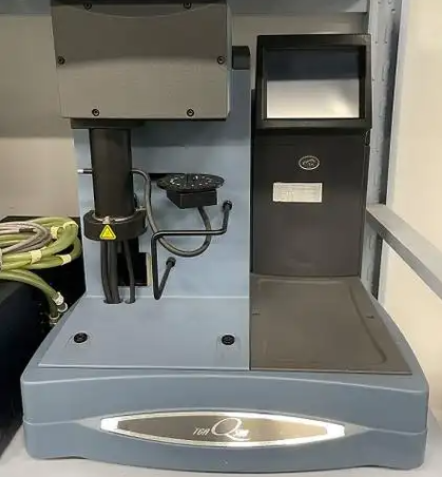

TGA Q500是TA Instruments的一款經(jīng)典熱重分析儀，在材料檢測(cè)領(lǐng)域認(rèn)可度很高。它的核心優(yōu)勢(shì)有兩個(gè)：

一是天平靈敏度高。TGA Q500采用專利的垂直式天平設(shè)計(jì)，基線穩(wěn)定性好，能準(zhǔn)確捕捉微克級(jí)別的質(zhì)量變化，這對(duì)于分析材料早期分解、微量揮發(fā)物非常關(guān)鍵。

二是溫控精度好。儀器最高溫度可達(dá)1000℃（或1200℃選配），升溫速率可準(zhǔn)確控制，能夠模擬不同工況下的熱行為。配合鉑金或氧化鋁坩堝，無(wú)論是高分子材料、金屬粉末還是陶瓷前驅(qū)體，都能穩(wěn)定測(cè)試。

碳纖維復(fù)合材料熱失重全過(guò)程還原

說(shuō)這么多，不如看一個(gè)真實(shí)案例。上個(gè)月，我們接到一家無(wú)人機(jī)企業(yè)的委托：他們自主研發(fā)的碳纖維增強(qiáng)復(fù)合材料，需要驗(yàn)證在800℃~1000℃區(qū)間的熱穩(wěn)定性，尤其是判斷樹脂基體的完全分解溫度點(diǎn)。

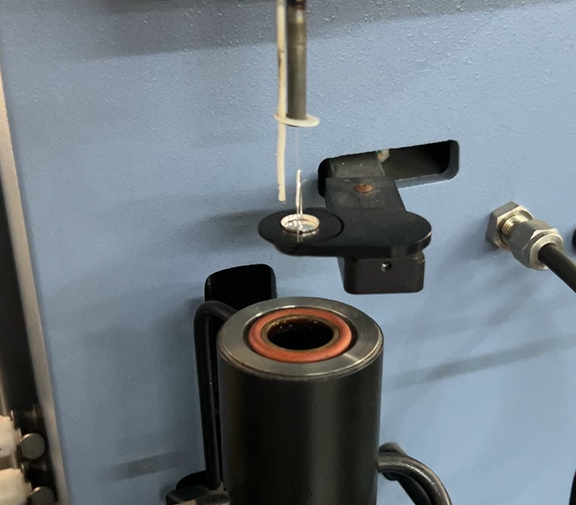

樣品送來(lái)后，工程師先做了前處理——將材料切成直徑4mm、高度3mm左右的圓柱體，確保樣品與坩堝底部充分接觸，避免熱傳導(dǎo)不均。設(shè)備選用TGA Q500熱重分析儀，配置鉑金坩堝，測(cè)試氣氛設(shè)置為氮?dú)獗Ｗo(hù)（模擬惰性環(huán)境）。

升溫程序設(shè)定為：從室溫以20℃/min升至1000℃，全程記錄質(zhì)量變化。在約620℃時(shí)，曲線出現(xiàn)第一個(gè)明顯臺(tái)階，失重約11%，這是樹脂基體開始熱分解；到870℃左右，曲線趨于平緩；當(dāng)溫度超過(guò)950℃時(shí)，曲線基本穩(wěn)定，殘余質(zhì)量約為58%，主要是碳纖維骨架和灰分。

最終，客戶拿到了完整的熱失重曲線和特征溫度點(diǎn)，據(jù)此優(yōu)化了預(yù)氧化工藝，將材料在900℃下的失重率從原來(lái)的5.2%降到了1.8%。這個(gè)案例說(shuō)明，熱重分析測(cè)試不僅是判斷材料能否“扛住”高溫，更是優(yōu)化工藝的“導(dǎo)航儀”。

熱重分析測(cè)試，樣品準(zhǔn)備別踩這3個(gè)坑

很多工程師覺得，送樣就是把材料切小塊寄過(guò)去，其實(shí)不然。樣品準(zhǔn)備環(huán)節(jié)的細(xì)節(jié)，直接決定測(cè)試數(shù)據(jù)的有效性。

第一，樣品量要適中。熱重分析測(cè)試通常推薦5~15mg，樣品量太少，失重信號(hào)弱、誤差大；樣品量太多，傳熱延遲，特征溫度點(diǎn)會(huì)往后“漂移”。

第二，樣品形態(tài)有講究。粉末樣品要壓實(shí)，避免松散結(jié)構(gòu)導(dǎo)致熱傳導(dǎo)不均；塊狀樣品要保證底面平整，跟坩堝底部充分接觸。如果樣品在升溫過(guò)程中體積膨脹明顯，最好預(yù)壓成型。

第三，明確測(cè)試氣氛。高溫下，氣氛選擇直接影響樣品反應(yīng)路徑。是氮?dú)狻鍤膺@樣的惰性氣氛，還是模擬空氣的氧化氣氛？一定要跟工程師提前溝通清楚，否則測(cè)出來(lái)的結(jié)果跟實(shí)際應(yīng)用場(chǎng)景完全是兩回事。

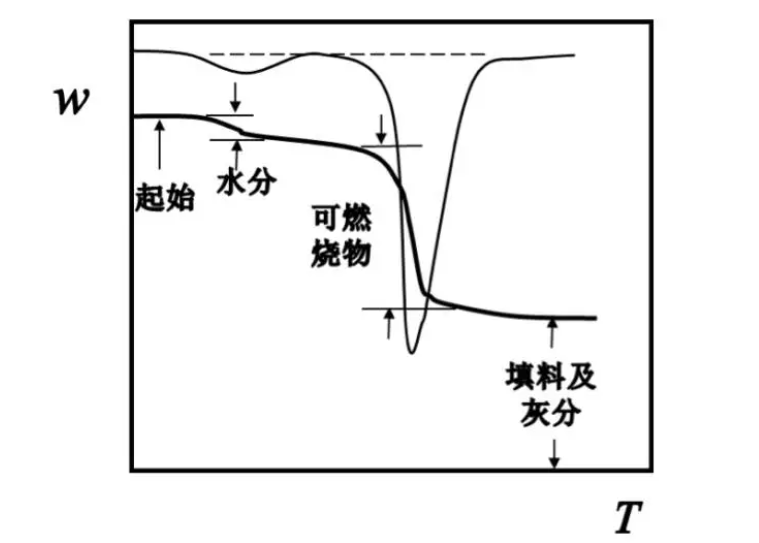

數(shù)據(jù)解讀：從曲線看材料高溫穩(wěn)定性

拿到熱重分析報(bào)告，工程師關(guān)心的通常是三個(gè)點(diǎn)：起始分解溫度、最大失重速率溫度、以及終溫下的殘余質(zhì)量。

起始分解溫度代表材料開始“扛不住”的臨界點(diǎn)，這個(gè)溫度如果低于設(shè)計(jì)工況，就需要考慮改配方。最大失重速率溫度則對(duì)應(yīng)材料內(nèi)部結(jié)構(gòu)劇烈變化的階段，往往是優(yōu)化工藝的參考依據(jù)。而1000℃下的殘余質(zhì)量，直接反映了材料在高溫下的穩(wěn)定性——?dú)堄噘|(zhì)量越高，耐溫性能越好。

但需要提醒一點(diǎn)：高溫段的熱重分析測(cè)試，曲線在后期可能會(huì)出現(xiàn)輕微波動(dòng)，這并不一定是材料本身的問(wèn)題，可能是氣流擾動(dòng)或基線漂移。有經(jīng)驗(yàn)的工程師會(huì)通過(guò)重復(fù)測(cè)試或空白基線扣除來(lái)確認(rèn)數(shù)據(jù)的可重復(fù)性。

為什么選擇我們做熱重分析測(cè)試？

廣東省華南檢測(cè)技術(shù)有限公司，專注材料與元器件失效分析、可靠性測(cè)試多年。在熱重分析測(cè)試領(lǐng)域，我們配備TGA Q500熱重分析儀，設(shè)備定期校準(zhǔn)，確保數(shù)據(jù)溯源到國(guó)家標(biāo)準(zhǔn)。最高測(cè)試溫度可達(dá)1000℃（選配1200℃），覆蓋高分子材料、復(fù)合材料、金屬粉末、陶瓷材料等常見類型。

我們的工程師團(tuán)隊(duì)平均從業(yè)年限超過(guò)8年，對(duì)于樣品前處理、氣氛選擇、異常曲線診斷都有豐富的實(shí)操經(jīng)驗(yàn)。無(wú)論是材料研發(fā)階段的熱穩(wěn)定性評(píng)估，還是生產(chǎn)過(guò)程中的批次一致性驗(yàn)證，我們都能提供專業(yè)、可靠的支持。

如果您正在尋找熱重分析測(cè)試的靠譜機(jī)構(gòu)，歡迎隨時(shí)聯(lián)系我們。帶上您的材料來(lái)聊聊，我們幫您把高溫穩(wěn)定性這關(guān)把牢。
