成人av在线影视I五月婷影院I在线欧美国产I亚洲欧洲av在线I欧美精品一区二区在线播放I日本午夜在线亚洲.国产

汽車升降器塑膠件開裂原因分析及解決方案

在現(xiàn)代汽車制造中，塑料零件因其重量輕、耐腐蝕、易加工等特點(diǎn)而被廣泛應(yīng)用于各種零件中。然而，塑料零件的可靠性和耐久性也成為制造商和消費(fèi)者關(guān)注的焦點(diǎn)。近期，某汽車升降器裝機(jī)6個月后發(fā)生開裂，導(dǎo)致對零件材料性能的深入分析。廣東省華南檢測技術(shù)有限公司將詳細(xì)解釋該問題的測試和分析結(jié)果。

一、引言

汽車升降器作為汽車的重要組成部分之一，其性能直接影響到汽車的使用安全和駕駛體驗(yàn)。裂縫問題的出現(xiàn)促使廣東省華南檢測技術(shù)有限公司對三個樣品（1# NG、2# OK、3#原材料)進(jìn)行了全面的分析，以找出問題的根本原因。

二、測試分析

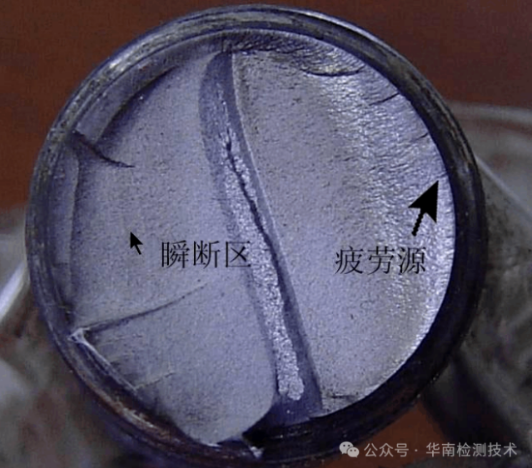

1、斷口SEM&ED檢測

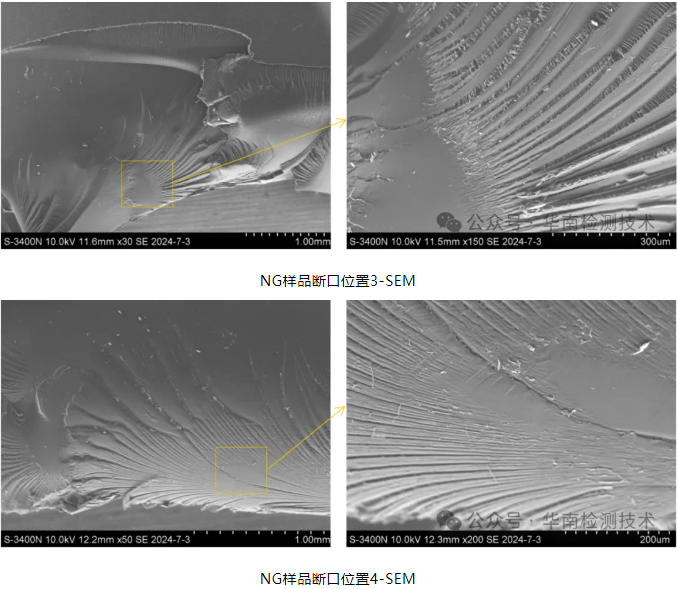

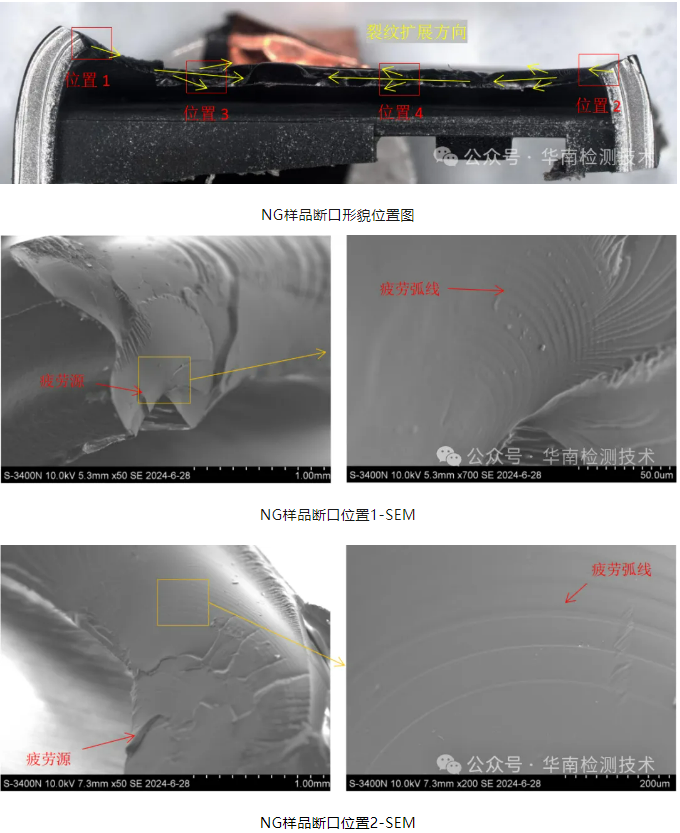

通過觀察1#NG樣品斷裂的顯微鏡，發(fā)現(xiàn)斷裂形狀有明顯的疲勞弧和放射性銀線，表明樣品斷裂為疲勞斷裂。疲勞裂紋從樣品兩端的R角開始，并從兩端擴(kuò)展到中間。這種斷裂模式表明，樣品在使用過程中可能會經(jīng)歷反復(fù)的循環(huán)負(fù)荷。

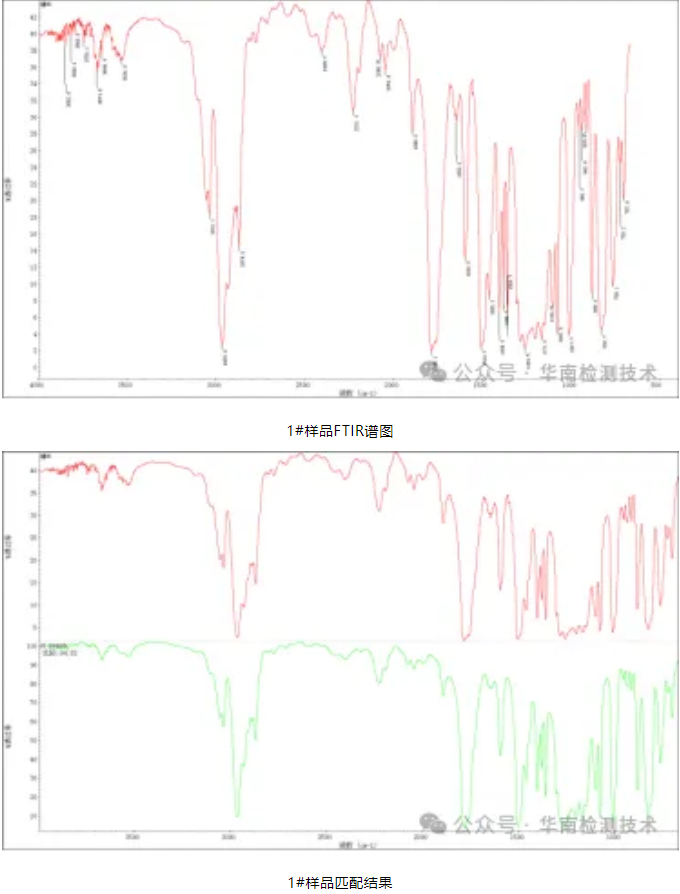

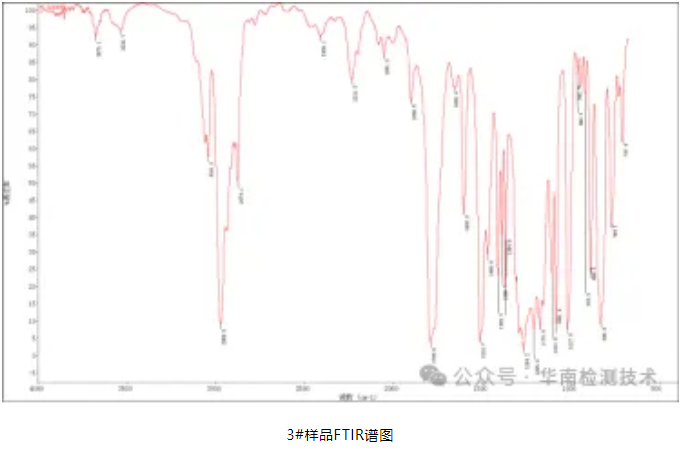

2、FTIR測試

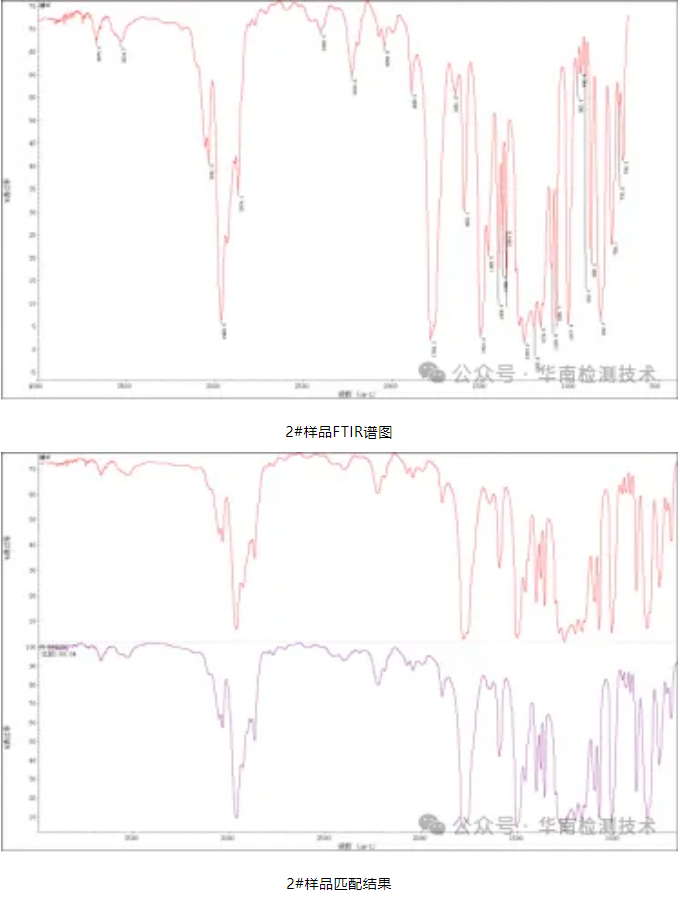

傅里葉紅外光譜（FTIR）測試結(jié)果顯示，1#NG樣品和2#OK樣品的紅外光譜與3#原料PC S2000VR的匹配度分別為99.04%和94.82%。結(jié)果表明，雖然樣品在使用過程中開裂，但其材料的化學(xué)結(jié)構(gòu)并未發(fā)生顯著變化。

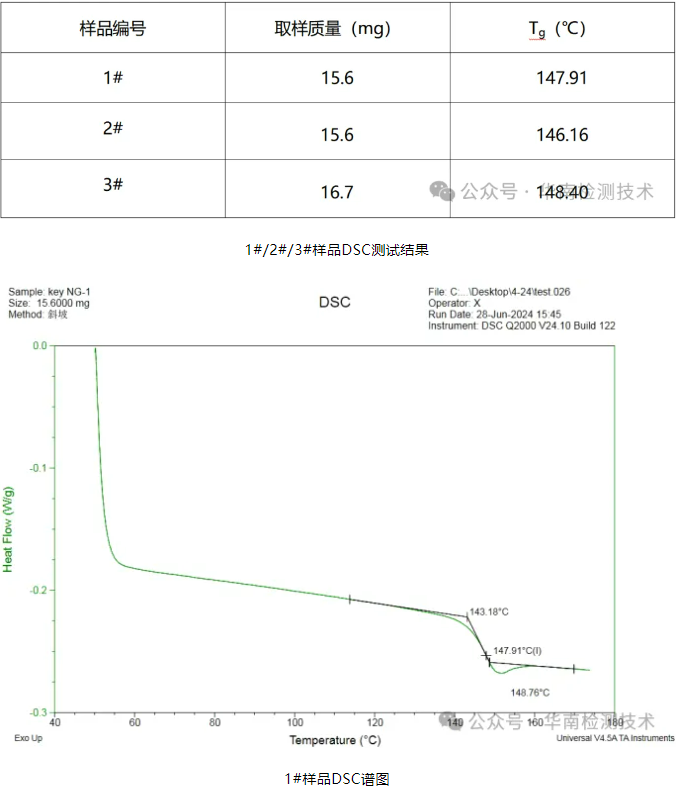

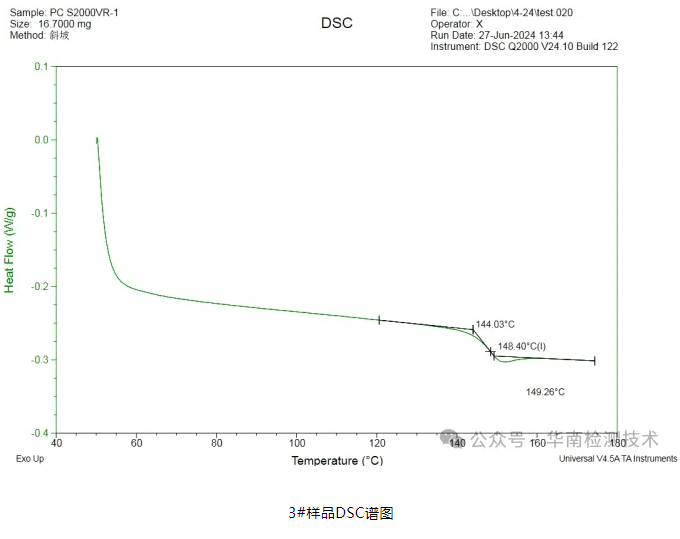

3、DSC測試

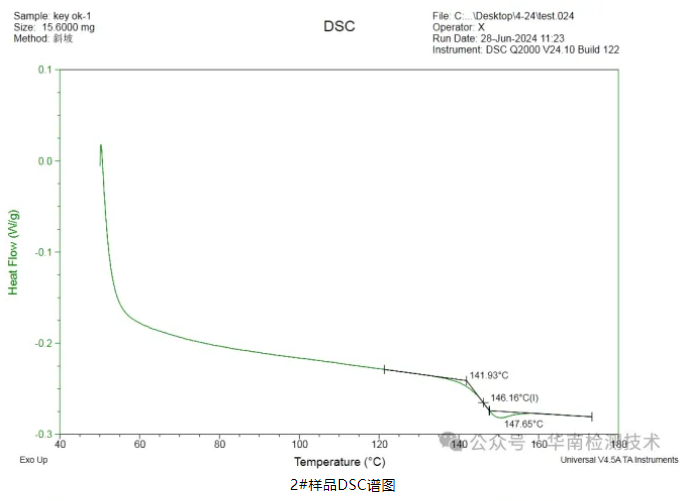

差示掃描量熱法（DSC）測試結(jié)果顯示，1#NG樣品和2#OK樣品的玻璃化轉(zhuǎn)變溫度（Tg）原材料略低于3#，但各種產(chǎn)品的強(qiáng)度和分子結(jié)構(gòu)總體上差別不大。這進(jìn)一步證實(shí)了材料的化學(xué)結(jié)構(gòu)在開裂過程中保持了相對穩(wěn)定。

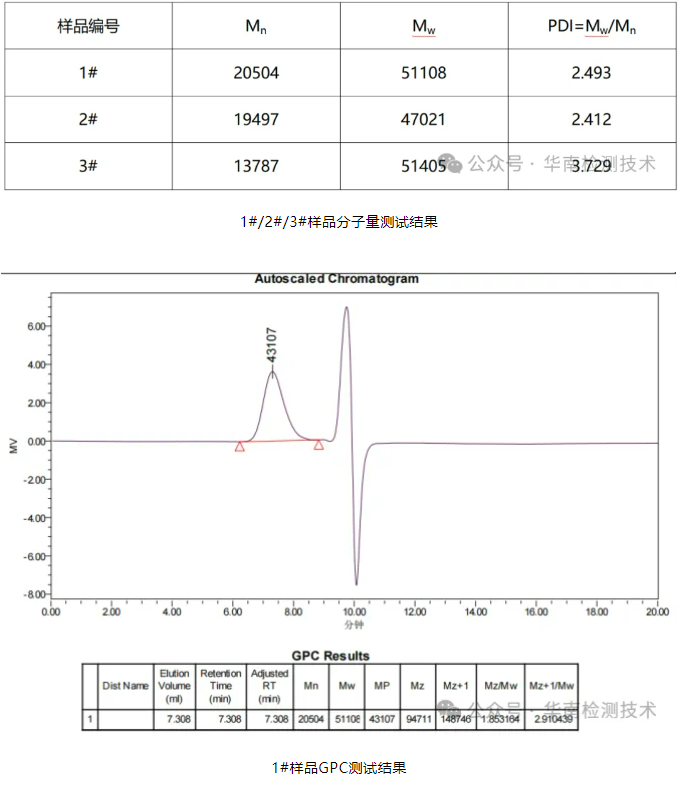

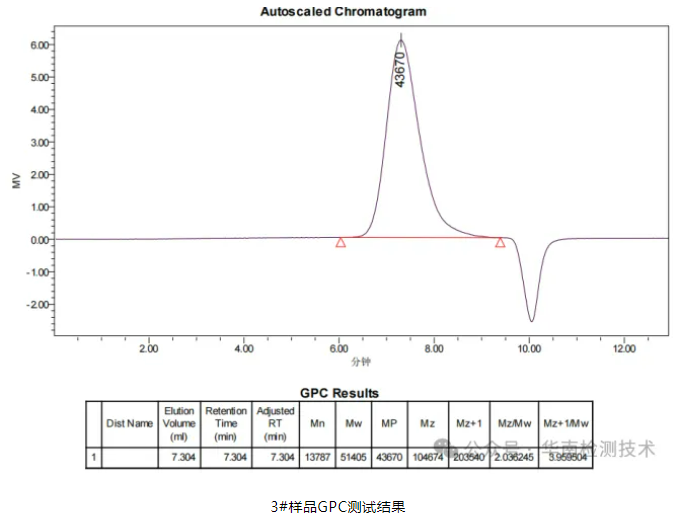

4、GPC測試
凝膠滲透色譜（GPC）測試結(jié)果顯示，1#NG樣品的重均分子量（Mw=51108與3#原材料（Mw=51405)差別不大，而2#OK樣品的分子量（Mw=47021)有所減少。這說明2#樣品在生產(chǎn)或使用過程中可能會經(jīng)歷一些影響其分子量的因素。

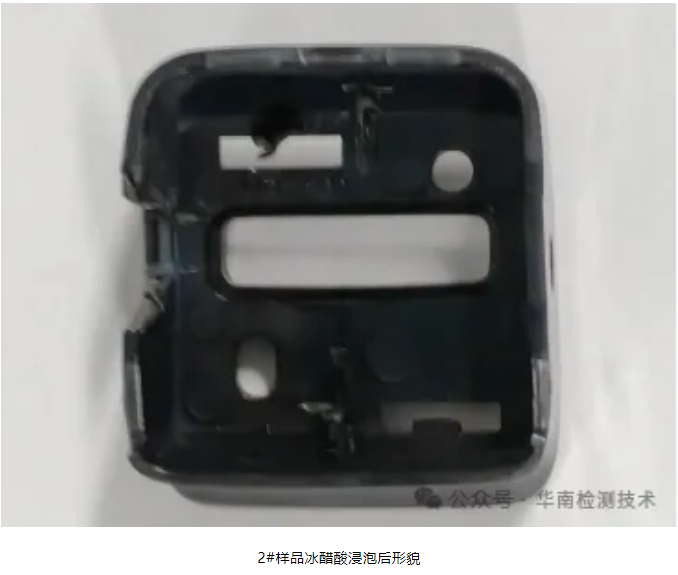

5、環(huán)境應(yīng)力測試

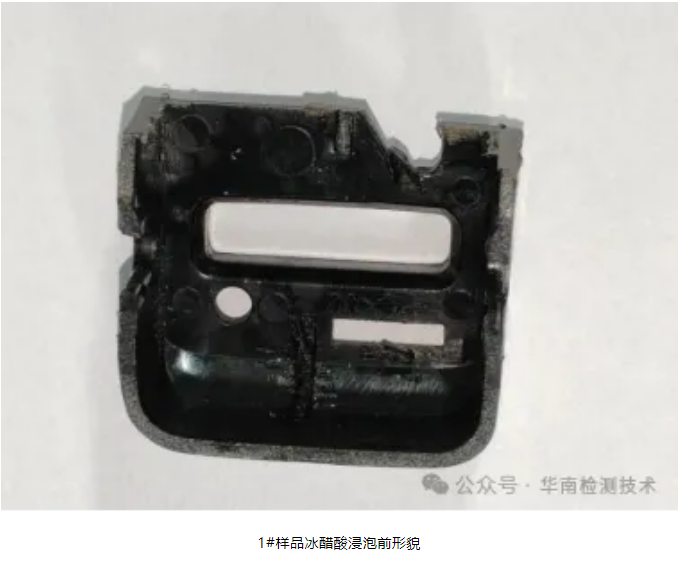

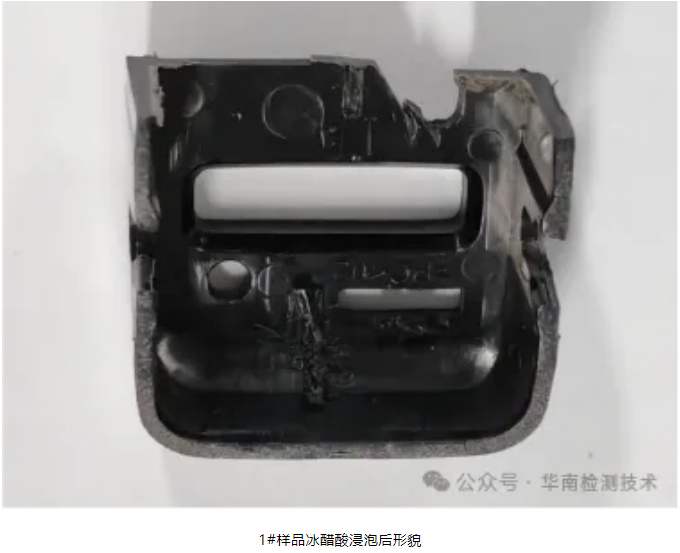

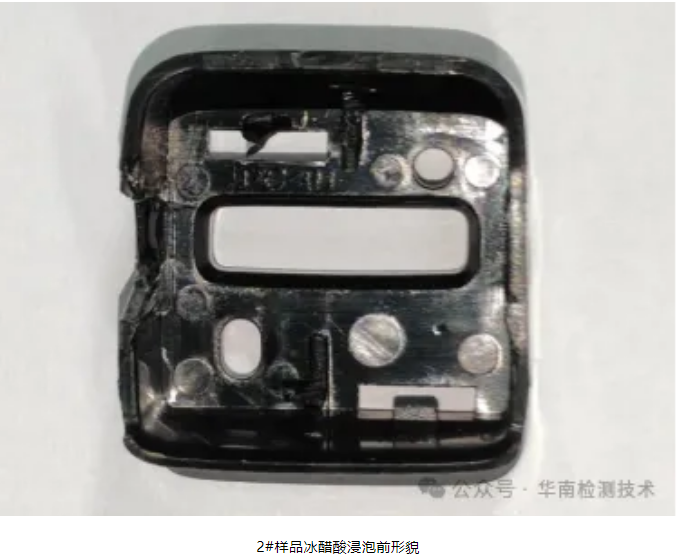

將1#和2#樣品的部分試塊浸泡在冰醋酸中2分鐘，然后取出。結(jié)果表明，兩種樣品都沒有明顯開裂。這說明各種產(chǎn)品的內(nèi)應(yīng)力較小，不太可能是開裂的主要原因。

三、結(jié)論
根據(jù)上述測試結(jié)果，1#NG樣品的材料無明顯異常，推測其開裂的主要原因是服務(wù)過程中反復(fù)循環(huán)負(fù)荷引起的疲勞斷裂。這種疲勞斷裂在塑料零件中更為常見，尤其是在周期性應(yīng)力的環(huán)境中。通過對樣品斷裂形狀、化學(xué)結(jié)構(gòu)、分子量和內(nèi)應(yīng)力的分析，技術(shù)人員可以更準(zhǔn)確地評估塑料零件的可靠性和耐久性。

華南檢測：http://www.yf-leather.com.cn/websiteMap

廣東省華南檢測技術(shù)有限公司基于材料科學(xué)工程和電子可靠性工程打造工業(yè)醫(yī)院服務(wù)模式，借助科學(xué)的檢測分析標(biāo)準(zhǔn)和方法、依托專業(yè)的工程技術(shù)人員和精密的儀器設(shè)備，幫助企業(yè)解決在產(chǎn)品研發(fā)、生產(chǎn)、貿(mào)易等多環(huán)節(jié)遇到的各種與品質(zhì)相關(guān)的問題，工業(yè)CT 檢測、失效分析、材料分析檢測、芯片鑒定、DPA分析、芯片線路修改、晶圓微結(jié)構(gòu)分析、可靠性檢測、逆向工程、微納米測量等專業(yè)技術(shù)測服務(wù)，歡迎前來咨詢了解。
