PCB切片分析：揭秘電路板內部質量的利器

PCB切片分析：揭秘電路板內部質量的利器

背景介紹：為什么PCB切片分析如此重要？

在電子產品高度集成的今天，一塊小小的PCB（印刷電路板）承載著整個設備的“神經網絡”。外觀完好不代表內部無恙，許多潛在缺陷——如內層壓合不良、孔銅厚度不足、綠油覆蓋不均等——都隱藏在肉眼無法觸及的地方。這些“內傷”輕則導致信號傳輸不穩定，重則引發整機失效，給企業帶來巨大的質量風險和售后成本。

PCB切片分析正是解決這一痛點的關鍵技術。它如同給電路板做“微創手術”，通過精密取樣、鑲嵌、研磨、拋光等步驟，將PCB的橫截面暴露在顯微鏡下，讓所有內部結構一覽無余。對于廣東省華南檢測技術有限公司這樣的第三方檢測機構而言，PCB切片分析不僅是常規的質量控制手段，更是進行失效分析、工藝評估和可靠性驗證的核心工具。

切片分析是品質判定的可靠依據

傳統的目檢和光學檢測只能解決“表面問題”。當涉及到壓合后的內層線路、鍍通孔（PTH）的銅厚均勻性、焊點內部的IMC（金屬間化合物）層，或是綠油與銅箔的結合力時，必須依靠切片分析來做出客觀、準確的判定。

華南檢測的觀點很明確：PCB切片分析的價值在于它提供了“看得見”的證據。無論是來料檢驗、制程監控，還是失效品分析，一份清晰的切片報告都能直觀地揭示問題的根源，是進行品質判定、責任劃分和制程改進可靠的依據。

如何執行一次專業的PCB切片分析？

一次完整、專業的PCB切片分析遠不止“切一刀”那么簡單。華南檢測的技術流程融合了標準方法與實戰經驗，確保每個環節都精準可靠。

第一步：精準取樣與鑲嵌

根據分析目的（如檢查特定焊盤、懷疑的短路點或過孔），使用精密切割機取樣。樣品隨后被嵌入專用的鑲嵌樹脂中。這一步的關鍵是確保樣品位置端正，且樹脂能充分滲透、固化，以在后續研磨中支撐和保護待觀察的界面。

第二步：精密研磨與拋光

這是決定切片質量的核心。我們使用從粗到細（如從800目到5000目）的金剛石砂紙逐級研磨，去除切割痕跡，直至接近目標觀察面。最后使用拋光布和拋光液進行鏡面拋光，消除所有細微劃痕，獲得光滑如鏡的觀察表面。

第三步：多層次顯微觀察與測量

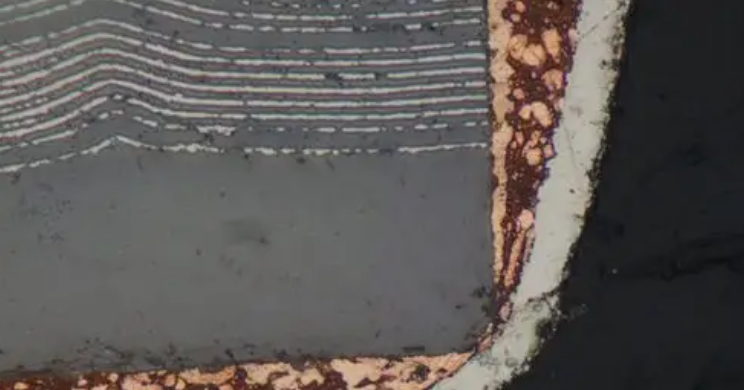

拋光后的切片被置于專業設備下觀察。華南檢測采用高精度金相顯微鏡，其配備的同軸垂直照明系統能有效消除雜散光，大幅提升圖像對比度和清晰度，非常適合觀察金屬微觀結構。

初步觀察：在50X-500X的放大倍數下，快速評估切片整體質量，定位感興趣區域。

細節測量：切換到更高倍數（如500X或1000X），使用顯微鏡配套的測量軟件，準確測量關鍵尺寸，如孔銅厚度（要求通常≥25μm）、綠油厚度、線路寬度等。

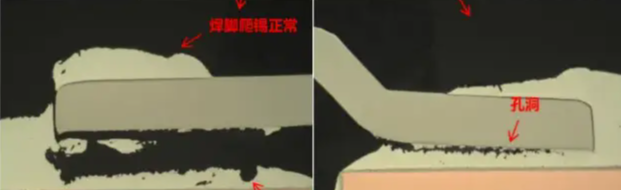

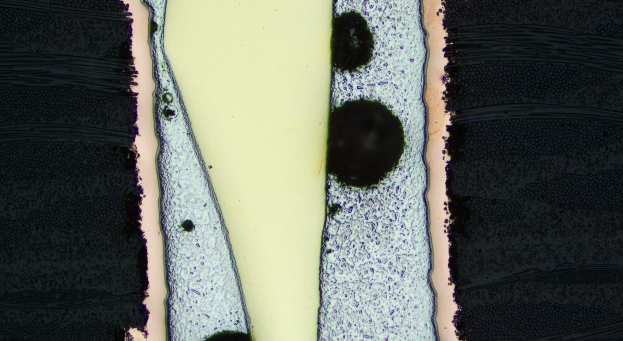

缺陷分析：仔細觀察內層結合處是否有分層、樹脂空洞；孔壁銅層是否均勻、有無裂紋或“燈芯效應”（銅滲入基材）；焊點內部是否存在空洞、裂紋或IMC層過厚等異常。

三種主流切片方法對比

根據樣品和分析需求，華南檢測會選擇合適的切片方法：

機械切片：適用于大多數PCB和PCBA樣品，能快速獲得較大截面積，便于整體觀察。

離子研磨：利用離子束轟擊樣品表面，實現無應力拋光，特別適合觀察晶粒結構等精細組織，無污染問題。

雙束聚焦離子束（FIB）：精度高，可在納米尺度對特定微小區域（如單個晶體管）進行定點切割和觀察，是高端芯片失效分析的利器。

【實操案例】華南檢測如何幫客戶解決PCB不明原因短路

某智能手表生產商反饋，其產品在老化測試中出現小概率功能失效，初步電測指向電源模塊短路，但外觀檢查無一異常。

華南檢測介入后：

定位分析：通過X-Ray檢查，發現在一顆主要IC底部疑似有微小異物。

切片驗證：對該IC區域進行精準取樣并制作切片。

發現根源：在金相顯微鏡下清晰看到，一根極細的金屬絲（疑似剪切的元件引腳）在封裝體與焊盤之間造成了短路。該金屬絲在組裝過程中可能被意外壓入，常規檢測無法發現。

解決方案：華南檢測出具了包含高清切片圖像的詳細報告，客戶據此優化了車間的物料管理和PCBA組裝后的清潔流程，問題得以徹底解決。

這個案例充分體現了PCB切片分析在解決復雜、隱蔽性失效問題上的不可替代性。

PCB切片分析總結展望

隨著電子產品向高密度、高可靠性發展，PCB切片分析的需求只會日益增長。它不僅是“事后偵探”，更應成為“事前預防”的質量堡壘。華南檢測技術有限公司憑借先進的金相顯微鏡等設備、嚴格的標準操作流程和豐富的行業經驗，致力于為客戶提供精準、高效、可信賴的PCB切片分析服務，助力企業提升產品品質，降低風險，贏得市場信任。

將PCB切片分析納入您的質量體系，是為產品可靠性上的重要一道保險。

PCB切片分析問答環節

Q：PCB切片分析是破壞性的嗎？會不會損壞我的寶貴樣品？

A：是的，標準PCB切片分析是破壞性檢測。因為它需要切割樣品以獲得截面。因此，通常建議對疑似不良品或抽樣樣品進行分析。對于極其珍貴的樣品，可以先嘗試非破壞性手段（如X-Ray、紅外熱像）定位，再在最小范圍內進行切片。

Q：做一次PCB切片分析需要多長時間？

A：常規樣品的完整分析周期（從收樣到出具報告）通常需要1-3個工作日，具體時間取決于樣品復雜程度、分析項目數量以及是否需要額外的表征手段（如SEM/EDS）。

Q：除了PCB，切片分析還能用于其他產品嗎？

A：當然可以。切片分析技術同樣廣泛應用于其他電子元器件（如芯片封裝、電容、電感）、金屬材料、復合材料及各種涂鍍層的截面觀察與厚度測量，是材料科學與失效分析領域的通用關鍵技術。
