失效分析簡介

在現代工業體系中，從納米級的芯片到萬噸級的輪機，任何材料的早期失效都可能引發安全風險與經濟重創。失效分析是一門融合了材料學、物理學、化學和機械工程學的交叉學科，它不僅是“驗尸官”，更是產品迭代的“診斷醫生”。

它的核心任務是：通過觀察失效現象，利用物理和化學手段復現失效過程，挖掘失效根因與機理。無論是軍工航天的高可靠性要求，還是普通消費電子的成本控制與壽命提升，失效分析都貫穿了設計、試產、量產、售后的全生命周期。

失效分析流程

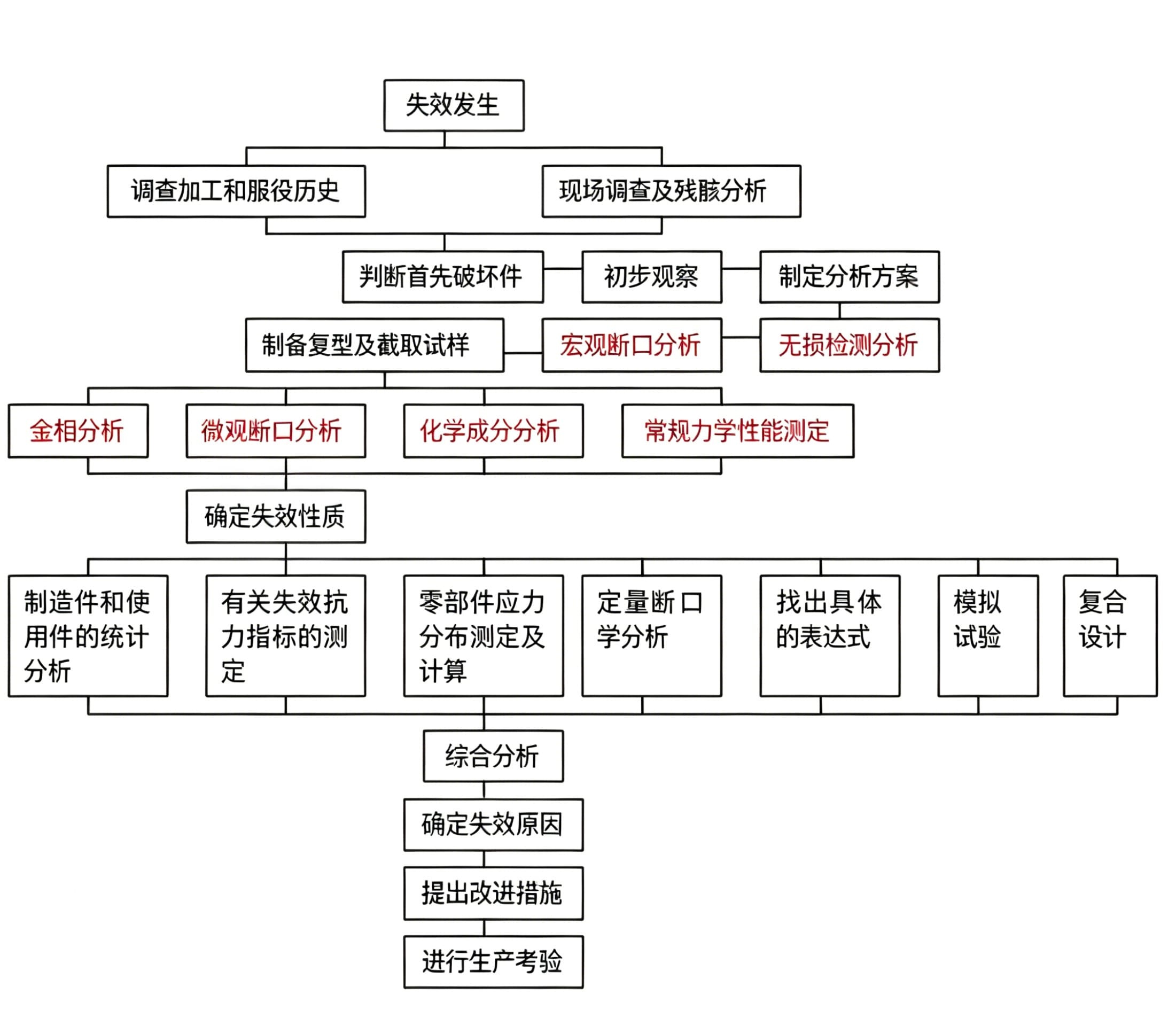

標準的失效分析遵循一套嚴謹?shù)倪壿嬮]環，而非盲目測試。以下是通用的失效分析流程邏輯圖：

背景調查與失效現象確認 → 無損觀察與電性能初測 → 定位失效點與故障復現 → 制樣與微觀形貌分析 → 成分與結構表征 → 模擬驗證實驗 → 根因推斷與報告輸出 → 改進措施建議

一、 PCB/PCBA失效分析

PCB 作為電子元器件的電氣連接載體和支撐體，其質量直接決定終端設備的可靠性。隨著無鉛焊接和密集組裝技術的發展，PCBA 的失效模式愈發復雜。

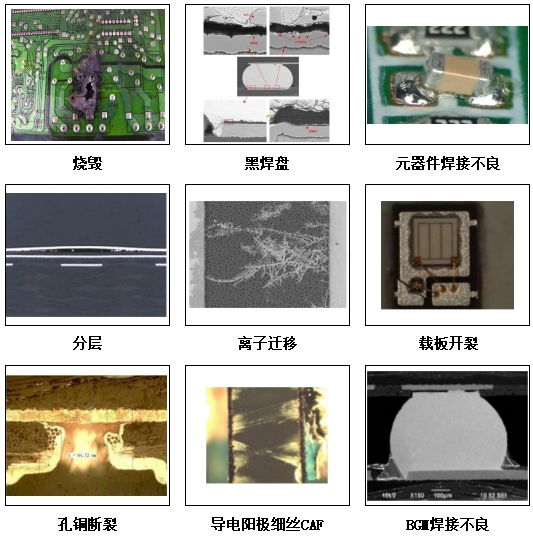

1、常見失效模式

爆板分層、CAF（導電陽極絲）遷移、焊點開裂（IMC層過厚/脆裂）、電化學腐蝕、短路燒毀、BGA 枕頭效應等。

2、核心檢測手段一覽

2.1、無損透視定位：

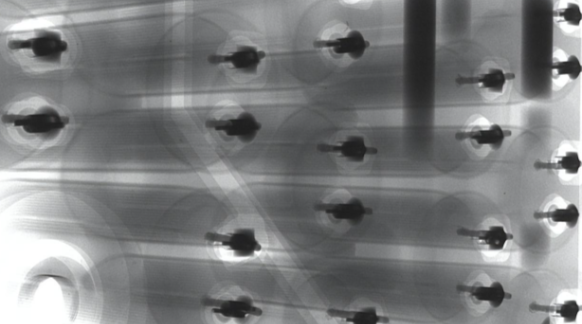

X-ray 透視與 3D X-ray (CT)：檢查 BGA 焊球空洞、IC 內部鍵合線斷裂、PCB 內層開路。

超聲波掃描顯微鏡 (C-SAM)：分層與裂紋的克星。通過超聲波反射差異，無損檢測塑封器件內部、PCB 基材、散熱底板的分層、空洞和裂紋。

2.2、微觀形貌與元素分析：

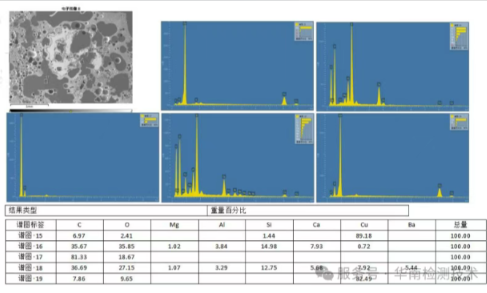

SEM + EDS (掃描電鏡與能譜)：觀察焊點斷裂微觀形貌（韌窩/解理），分析腐蝕產物元素構成（如硫、氯）。

FTIR (顯微紅外)：分析 PCB 表面殘留的助焊劑或污染物有機物成分。

2.3、熱學與電學分析：

TMA (熱機械分析)：評估 PCB Z 軸熱膨脹系數（CTE）是否匹配，防止爆板。

絕緣電阻測試 (SIR)：評估線路間的抗電遷移能力。

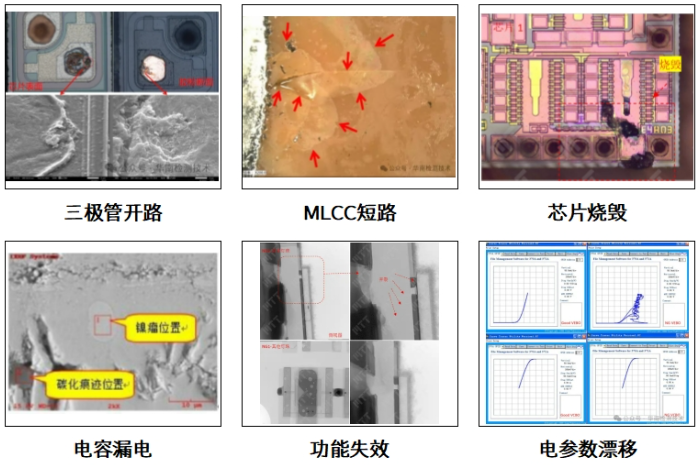

二、 電子元器件失效分析

從簡單的電阻電容到復雜的 CPU/GPU，元器件的失效往往是整機故障的源頭。分析難點在于芯片尺寸極小，往往需要微米甚至納米級的解剖。

1、常見失效模式

EOS (電氣過應力燒毀)、ESD (靜電擊穿)、柵氧層漏電、金屬化電遷移、鍵合線疲勞斷裂、芯片開裂。

2、核心檢測手段一覽

2.1、無損掃描：

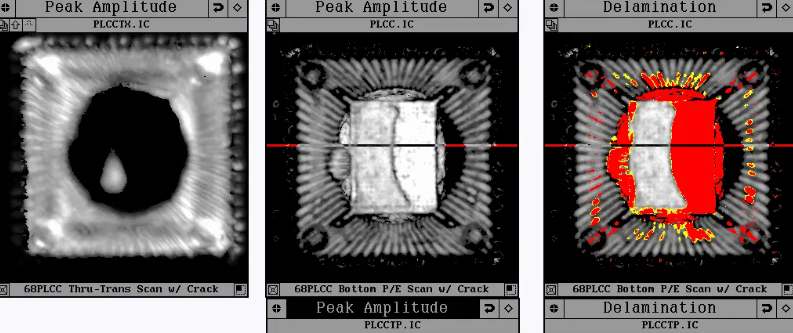

C-SAM：檢查封裝內部 Die Face (芯片表面) 或 Lead Frame (引線框架) 的分層，這是潮敏失效的首要檢測步驟。

2.2、芯片開封與制樣 (核心步驟)：

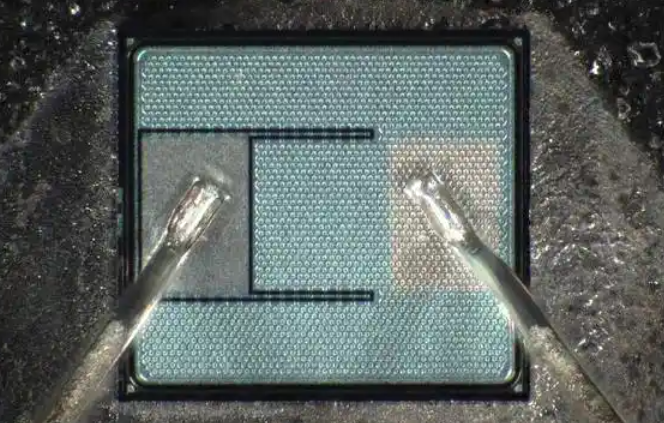

化學/激光/等離子開封：在不損傷內部芯片和金線的前提下，移除塑封料外殼。

FIB (聚焦離子束)：芯片級的“手術刀”，用于特定晶體管的截面切割與電路修補，配合 SEM 觀察柵極結構缺陷。

2.3、熱點定位：

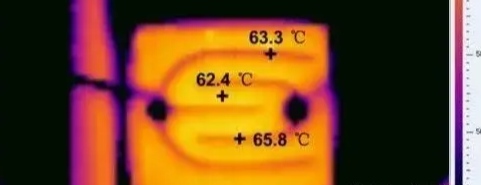

Thermal Emission / OBIRCH (光熱阻掃描)：在電性能異常時，快速定位芯片內部的短路漏電熱點位置。

2.4、表面微分析：

AES (俄歇電子能譜)：分析納米級厚度的鈍化層氧化或污染問題。

三、 金屬材料與構件失效分析

金屬失效往往涉及巨大的機械能和斷裂力學問題，是大型裝備事故調查的核心。

1、常見失效模式

疲勞斷裂 (高周/低周)、應力腐蝕開裂 (SCC)、氫脆、過載斷裂、磨損、高溫蠕變。

2、核心檢測手段一覽

2.1、斷口分析 (金相與顯微)：

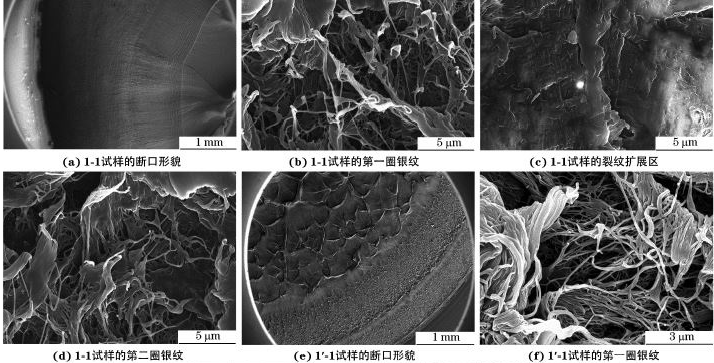

體式顯微鏡 + SEM：宏觀判斷斷裂源區，微觀尋找疲勞輝紋 (疲勞斷裂的鐵證) 或沿晶斷口 (應力腐蝕/氫脆特征)。

2.2、金相組織與物相：

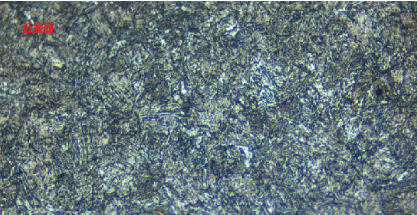

金相顯微鏡：檢查材料基體組織是否正常 (如是否存在網狀碳化物、晶粒粗大)。

XRD (X射線衍射)：分析斷口腐蝕產物的化合物類型，或測量殘余奧氏體含量。

2.3、力學與殘余應力：

顯微硬度計、萬能試驗機：驗證材料力學性能是否達標。

X射線應力儀：檢測加工或熱處理引入的有害殘余應力。

四、 高分子材料 (塑料/橡膠/膠粘劑) 失效分析

高分子材料具有粘彈性，其失效受溫度、氧氣、光照、溶劑等多重因素影響，化學降解往往是主要原因。

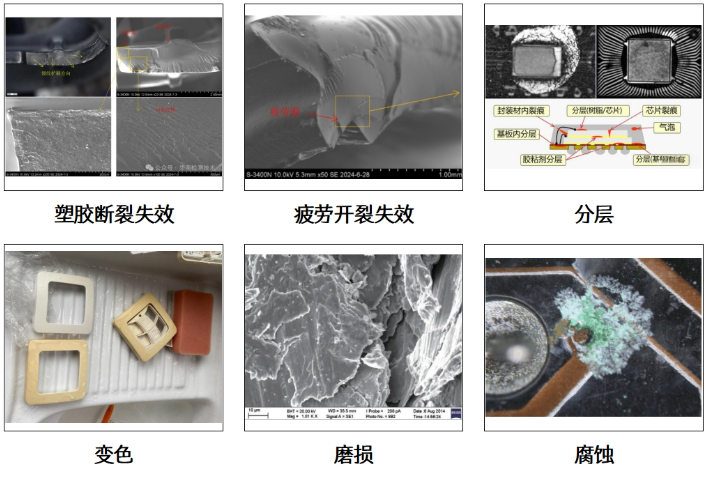

1、常見失效模式

環境應力開裂 (ESC)、熱氧老化變脆、水解降解、增塑劑析出、疲勞龜裂。

2、核心檢測手段一覽

2.1、成分與化學結構 (重中之重)：

FTIR / Raman (紅外/拉曼)：鑒別材料牌號基礎配方，并對比失效部位與正常部位是否發生氧化 (出現羰基峰) 或水解。

GC-MS (氣相質譜聯用)：通過熱裂解或溶劑萃取，分析配方中的微量添加劑、增塑劑或污染物。

GPC (凝膠滲透色譜)：測定高分子分子量及分布。若分子量驟降，說明材料發生了嚴重的斷鏈降解。

2.2、熱性能與力學：

DSC (差示掃描量熱)：檢查材料玻璃化轉變溫度 (Tg)、熔點、結晶度是否異常。

TGA (熱重分析)：分析材料中炭黑、碳酸鈣等填料的真實含量，或評估熱穩定性。

五、 復合材料與涂層/鍍層失效分析

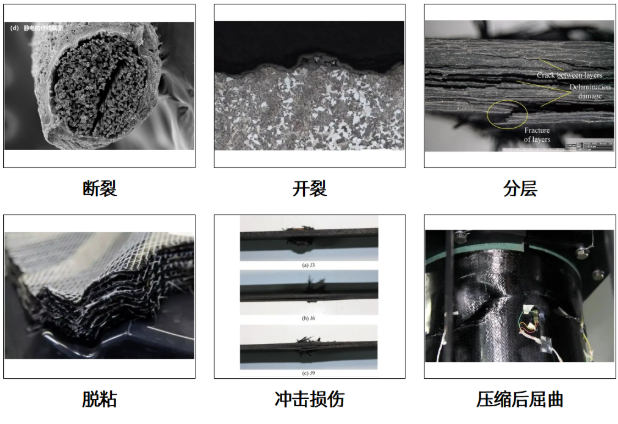

復合材料的失效往往發生在界面；涂層失效則涉及基材與膜層的結合力。

1、核心檢測手段一覽

1.1、界面結合力：

劃格法/拉拔法：定量測試涂層附著力。

SEM 截面分析：通過離子研磨 (CP) 制備無應力損傷的截面，觀察涂層與基材界面是否存在柯肯達爾空洞或富集層。

1.2、成分縱深分析：

XPS (X射線光電子能譜)：分析鍍層表面極其淺層 (1-10nm) 的化學價態，判斷氧化程度。

GD-OES (輝光放電光譜)：快速分析鍍層從表面到基材的縱深元素分布梯度。

六、 核心儀器分析方法深度解析 (收藏級)

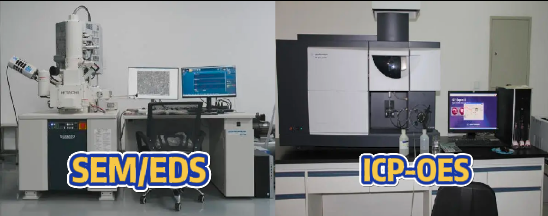

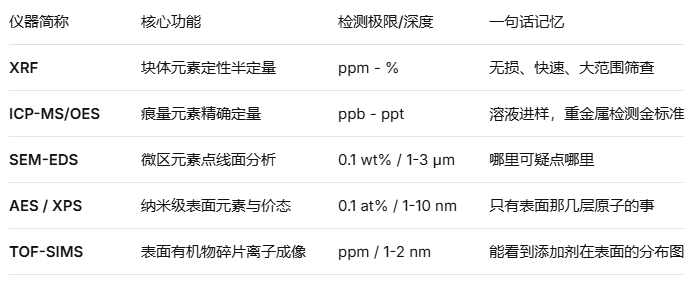

1、成分分析利器

2. 熱分析四大天王

TGA (熱重)：看重量變化。定量分析水分、殘?zhí)俊⒎纸鉁囟取?/span>

DSC (差示掃描)：看熱量變化。測Tg、熔點、固化度、氧化誘導期(OIT)。

TMA (靜態熱機械)：看尺寸變化。測熱膨脹系數、軟化點。

DMA (動態熱機械)：看模量變化。比DSC靈敏10倍的Tg測試，研究粘彈性。

結語：失效分析的“體檢”與“驗尸”

失效分析工程師如同工業界的醫生。

在研發階段，我們是做“產前篩查”，找出設計薄弱點；

在量產階段，我們是做“定期體檢”，監控工藝波動與批次可靠性；

在客訴發生時，我們是做“病理尸檢”，通過X光 (CT/C-SAM) 看透內部，抽血驗成分 (FTIR/GC-MS)，活檢看細胞 (SEM)，

最終開具藥方。

目前，高端制造業的競爭已從單純的功能實現轉向可靠性與壽命預測的競爭。只有將失效分析的DNA注入到產品設計的前端，才能真正做到防患于未然，從根本上提升中國制造的品質口碑。

本文內容基于公開專業資料整理，僅供參考，具體分析需結合實際工況由專業實驗室操作。
