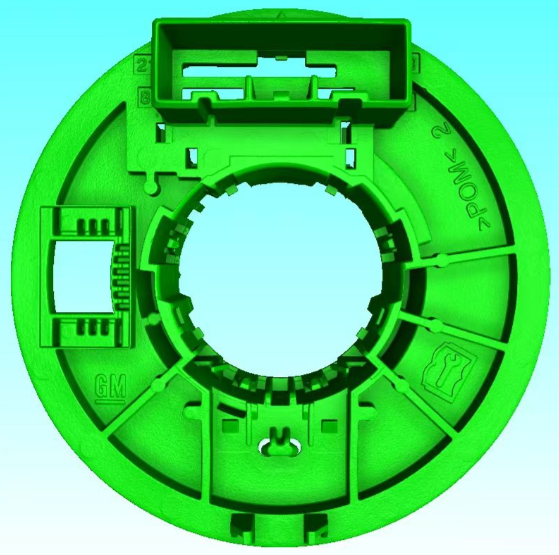

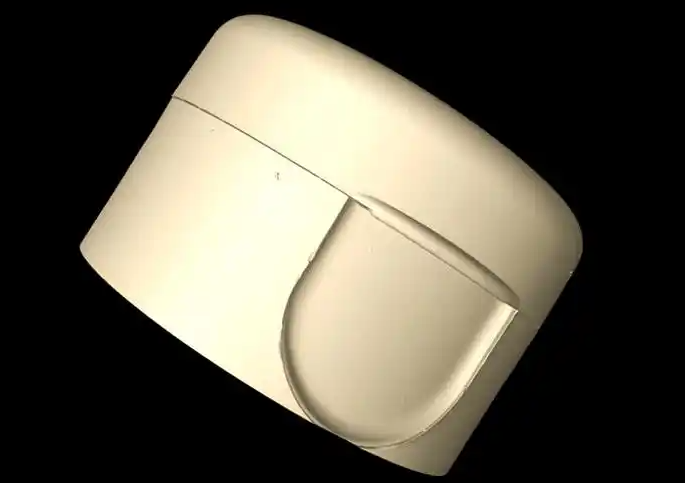

塑料產品CT掃描：工業無損檢測的革命性技術

塑料產品CT掃描：工業無損檢測的革命性技術

一、背景介紹：為什么塑料產品需要工業CT掃描？

在現代制造業中，塑料制品早已不再是"廉價替代品"。從汽車精密連接器到醫療胰島素筆，工程聚合物與高性能復合材料正在取代金屬，應用于關鍵結構部件。然而，塑料注塑過程中產生的內部缺陷——如氣孔、縮孔、裂紋、壁厚不均等問題——往往隱藏在成品內部，傳統檢測手段難以發現。

工業CT（計算機斷層掃描）技術應運而生。它利用X射線斷層成像原理，無需破壞樣品即可生成物體三維內部結構圖像，精準檢測裂紋、孔洞、縮孔等缺陷，并評估其對產品性能和安全性的影響。與傳統的X射線探傷和超聲波探傷相比，工業CT具有空間分辨率高、無損檢測、速度快等無可取代的優勢。

當前，塑料產品CT掃描已廣泛應用于汽車制造、醫療器械、電子電器、航空航天等領域，成為質量控制的"火眼金睛"。

二、主要觀點：工業CT掃描如何解決塑料檢測痛點

觀點1：無損檢測保留樣品完整性

傳統塑料檢測往往需要切割或破壞樣品，而工業CT掃描實現了真正的無損檢測。樣品掃描后仍可繼續使用，這對于高附加值醫療植入物、汽車電子部件尤為重要。

觀點2：三維可視化揭示內部真相

工業CT掃描能生成完整的三維數據集，清晰展示塑料件內部的氣孔分布、壁厚變化、裝配間隙等隱藏特征，這是傳統CMM（三坐標測量機）和光學檢測無法實現的。

觀點3：從失效分析到工藝優化

工業CT掃描不僅能定位缺陷，更能通過數據分析追溯缺陷成因——是模具排氣不良？還是注塑參數設置不當？這為工藝改進提供了科學依據。

三、具體分析：塑料產品CT掃描的核心應用場景

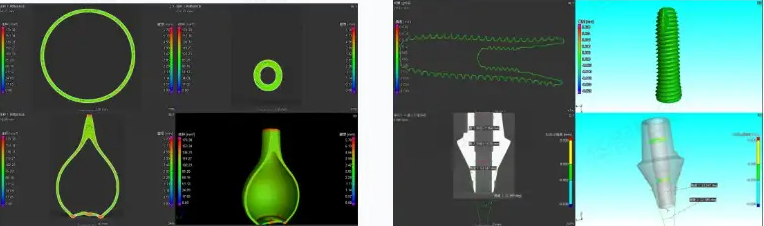

3.1、內部缺陷檢測：氣孔與孔隙率分析

氣孔是塑料制品最常見的內部缺陷。在注塑過程中，熔體流動前沿的冷卻不均、保壓不足或模具排氣不暢，都會導致氣體trapped形成氣孔。

實操案例：汽車連接器外殼失效分析

某汽車電子企業在試模階段發現，部分精密連接器外殼在環境測試中發生開裂。外觀檢查和簡單X光透射均無法定位根本原因。

采用島津SMX225CT設備進行高分辨率掃描后，工程師在開裂區域附近發現了多個分布不均勻的微小氣孔。這些氣孔嚴重削弱了材料有效截面積，形成應力集中點。通過三維模型精確測量，氣孔集中在澆口遠端的特定區域——明確指向模具排氣設計不良和注塑工藝參數不匹配問題。

優化成果：客戶據此調整模具結構和注塑工藝（保壓壓力、速度），產品合格率從不足70%提升至98%以上。

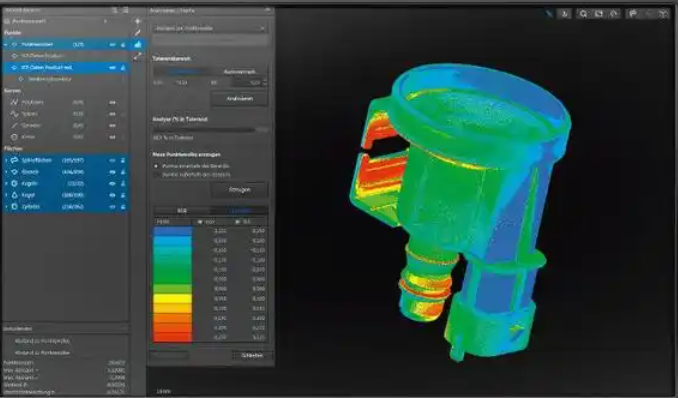

3.2、壁厚分析：確保結構強度

壁厚不均會導致塑料件應力集中，在機械載荷下易發生斷裂。工業CT掃描可基于色差標示不同厚度值，自動定位壁厚過薄或過厚區域，計算最小與最大厚度值。

關鍵應用：

醫療吸入器、胰島素筆的壁厚驗證（公差要求50100μm）

汽車塑料件的結構強度評估

塑料瓶、容器等中空結構的耐壓性能預測

3.3、裝配分析與尺寸測量

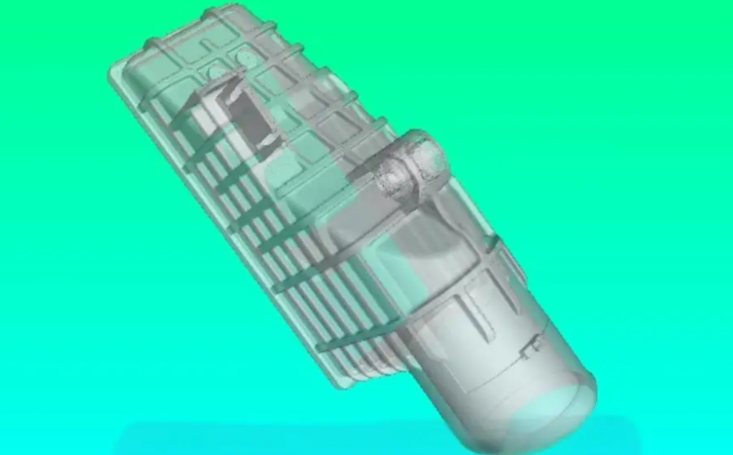

工業CT掃描可穿透組裝好的產品，檢查內部零部件的正確安裝和配合，測量裝配間隙，識別錯位、變形等問題。

蔡司METROTOM系列專為塑料件設計，可在一次掃描中同時檢查多個組件，檢查幾何尺寸和公差（GD&T），識別材料缺陷并驗證壁厚，適用于從首件檢測開始的整個生產過程。

3.4、失效分析：快速定位斷裂根源

當塑料件發生斷裂時，工業CT掃描能在不破壞斷口的情況下，分析內部孔隙率、裂紋走向、材料分布，判斷是脆性斷裂還是疲勞斷裂。

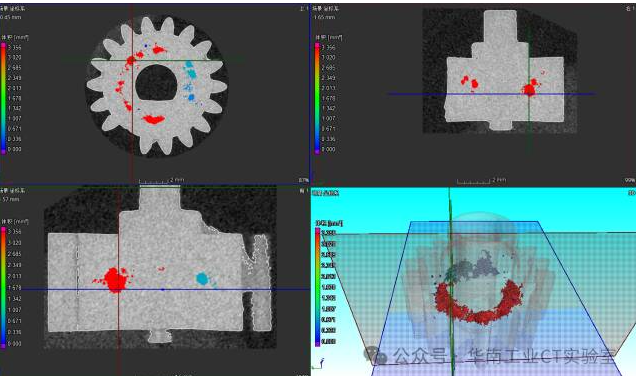

案例：汽車執行器齒輪斷裂分析

某汽車用執行器齒輪發生斷裂，通過顯微鏡確認斷裂形式為脆性斷裂后，進一步采用工業CT掃描分析各斷面孔隙率及孔隙大小。結果顯示孔隙分布符合注塑要求，排除了材料缺陷因素，將調查方向轉向模具設計和注塑工藝參數。

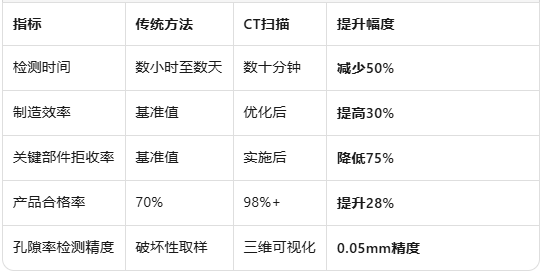

四、數據支撐：工業CT掃描帶來的量化效益

孔隙率分析數據示例：

根據德國大眾P201標準，工業CT掃描可計算孔隙總百分比，生成孔隙體積直方圖

可區分氣孔、縮孔、裂紋、夾雜物等不同缺陷類型，并按體積、球度、圓度分類

纖維復合材料中，工業CT可標記不同纖維取向，分析纖維長度和分布

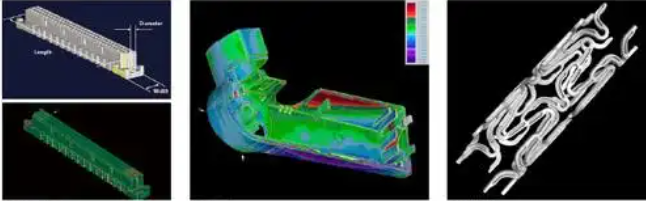

五、總結展望：塑料CT檢測的技術趨勢

5.1、當前技術成熟度

工業CT在塑料檢測領域已進入實用化階段。以蔡司METROTOM1、METROTOM6scout為代表的專用設備，針對中小型塑料零件優化，具有占地面積小、投資回報快、操作友好等特點。分辨率可達微米級甚至亞微米級（0.4μm），滿足精密塑料件的檢測需求。

5.2、未來發展方向

智能化與自動化：CT掃描正從實驗室走向生產線，與機器人、自動化輸送系統集成，實現在線100%檢測。

多技術融合：工業CT與藍光三維掃描、3D打印形成"檢測建模再造"閉環，構建數字孿生體系。

AI輔助分析：基于深度學習的缺陷自動識別、分類和預測，將進一步提升檢測效率和準確性。

動態CT技術：對于含運動部件的塑料組件（如齒輪箱、泵體），動態CT可在0.1秒內完成掃描，實現四維（3D+時間）分析。

5.3、給制造業的建議

1.首件檢測必用CT：新產品導入階段，用CT掃描驗證模具設計和工藝參數，避免量產階段的大規模質量問題。

2.建立缺陷數據庫：積累CT掃描數據，建立企業內部的缺陷特征庫和工藝知識庫。

3.供應商質量管控：對關鍵塑料件供應商提出CT檢測報告要求，客觀評估來料質量。

4.失效分析標準流程：將CT掃描納入失效分析標準作業程序（SOP），確保不破壞證據的前提下精準定位問題。

常見問題解答（FAQ）

Q1：塑料產品CT掃描會破壞樣品嗎？

不會。工業CT是無損檢測技術，掃描后樣品可繼續使用，特別適用于高附加值醫療植入物、汽車電子部件的檢測。

Q2：工業CT掃描能檢測哪些塑料材料？

幾乎所有熱塑性塑料（PA、PC、PP、ABS等）和熱固性塑料均可檢測。塑料密度較低，X射線穿透性好，偽影少，檢測效果優于金屬。

Q3：工業CT檢測一個塑料件需要多長時間？

根據分辨率和復雜度，通常需要15分鐘至2小時。相比傳統破壞性檢測的數小時至數天，效率提升顯著。

Q4：工業CT掃描能替代傳統三坐標測量嗎？

在內部尺寸測量和復雜幾何形狀檢測方面，CT掃描具有獨特優勢。但對于簡單外部尺寸，CMM仍具有成本優勢。兩者互補最佳。

Q5：孔隙率檢測遵循什么標準？

常用標準包括德國大眾P201/P202/P203標準、GB/T371222018等，可計算孔隙總百分比、單個氣孔體積、位置坐標等參數。
