PCB切片檢測：精準診斷電路板質量的核心技術

在電子制造行業，PCB（印刷電路板）的可靠性直接決定了電子設備的性能與壽命。而PCB切片檢測作為微觀缺陷分析的關鍵手段，能夠深入揭示電路板內部結構的隱蔽問題，成為保障產品質量的必備環節。本文將從檢測項目、操作流程、客戶痛點及核心優勢四方面，全面解析PCB切片檢測的重要性。

 一、PCB切片檢測的核心項目

PCB切片檢測通過顯微技術對電路板進行剖面分析，主要針對以下關鍵項目：

1. 內部結構缺陷檢測

   包括層間結合不良、孔銅厚度不均、線路斷裂等隱蔽問題，這些問題可能引發短路或斷路風險。

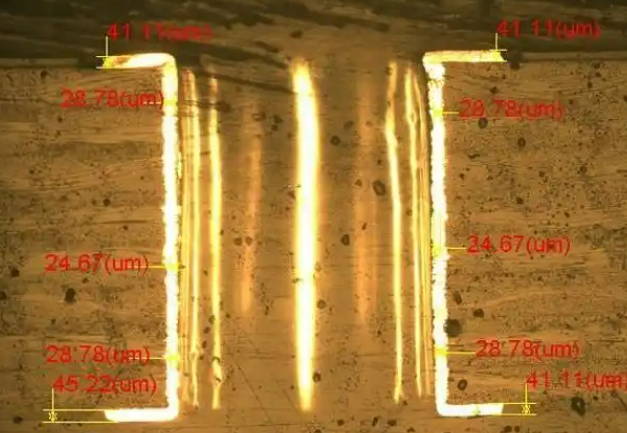

2. 孔銅質量評估

   檢測通孔電鍍層的均勻性，確保孔壁銅厚符合設計要求，避免因銅層過薄導致的導電性能下降。

3. 焊接點可靠性分析

   評估焊點內部的金屬間化合物（IMC）形態及空洞率，防止虛焊、冷焊等缺陷。

4. 材料兼容性驗證

   分析PCB基材與鍍層材料的結合情況，排查因熱膨脹系數不匹配引發的分層或開裂風險。

 二、PCB切片檢測的標準化流程

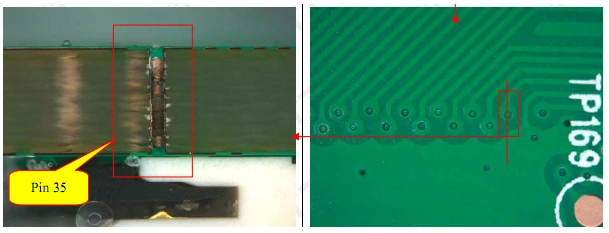

1. 取樣定位

   根據檢測需求，在PCB的特定區域（如高頻信號線、BGA焊點等）精準切割樣品，確保目標區域完整。

2. 樹脂封裝與固化

   將樣品嵌入環氧樹脂中固化，避免后續研磨過程中結構變形。

3. 精密切片與拋光

   使用金剛石切割機進行剖面處理，并通過多級研磨拋光消除劃痕，獲得光滑的觀測面。

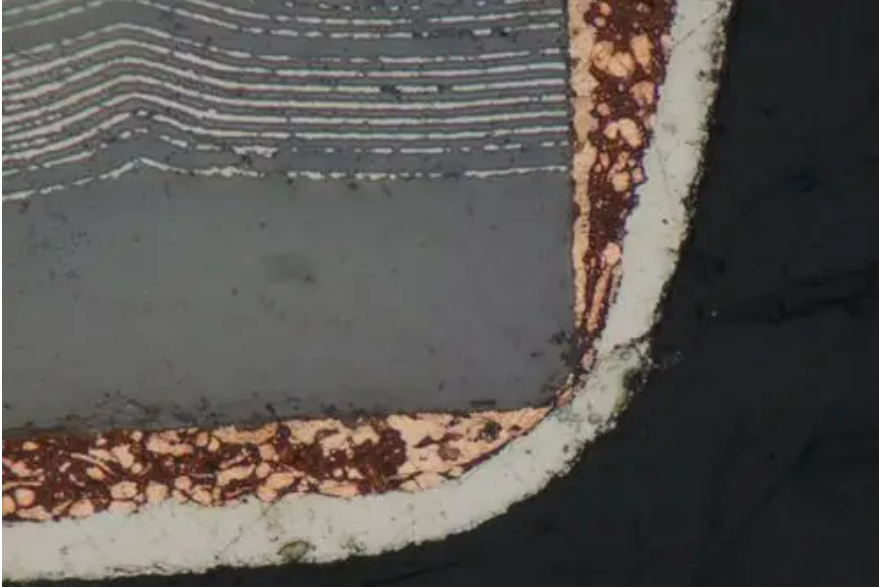

4. 顯微觀察與成像

   借助金相顯微鏡或掃描電鏡（SEM）觀察剖面結構，結合圖像分析軟件測量關鍵參數（如銅厚、孔徑等）。

5. 數據記錄與報告生成

   記錄缺陷類型、位置及尺寸，提供改進生產工藝的量化依據。

 三、為什么需要PCB切片檢測？

1. 內部缺陷難察覺

   傳統檢測方法（如AOI、Xray）僅能發現表面或局部問題，而層壓不良、微裂紋等內部缺陷需通過切片分析才能暴露。

2. 高密度板質量風險高

   隨著PCB向高多層、微小孔徑發展，孔銅覆蓋率不足或層間對齊偏差易導致信號完整性失效，切片檢測是可靠的質量驗證手段。

3. 工藝優化缺乏數據支撐

   生產中的參數波動（如電鍍時間、壓合溫度）可能影響微觀結構，切片數據可為工藝調整提供科學依據。

4. 售后故障成本高昂

   未檢出的內部缺陷可能導致批量產品召回，切片檢測可提前攔截問題，減少返工損失。

 四、PCB切片檢測的三大核心優勢

1. 提升產品可靠性

   通過精準定位缺陷，優化生產工藝，確保PCB在高溫、高濕等嚴苛環境下的長期穩定性。

2. 降低綜合成本

   早期發現缺陷可減少廢品率，避免因批量不良導致的材料與工時浪費，綜合成本降低30%以上。

3. 加速研發迭代

   為新材料、新工藝（如HDI板、高頻板）提供微觀驗證數據，縮短研發周期，增強市場競爭力。

華南檢測：http://www.yf-leather.com.cn/websiteMap

 結語

PCB切片檢測不僅是質量控制的“顯微鏡”，更是企業降本增效的利器。廣東省華南檢測技術有限公司憑借先進的檢測設備與經驗豐富技術團隊，為客戶提供高精度、高效率的切片分析服務，助力企業攻克隱蔽缺陷，打造高可靠性電子產品。

廣東省華南檢測技術有限公司專注于失效分析、材料分析、成分分析、可靠性測試、配方分析等檢測分析服務，擁有CMA和CNAS資質。公司坐落于東莞大嶺山鎮，鄰近松山湖高新技術產業開發區，配備了行業內先進的測試設備和專業技術團隊。華南檢測技術有限公司的客戶涵蓋多個行業，包括半導體、電子元件、納米材料、通信、新能源、汽車、航空航天、教育和科研等領域。

立即聯系我們，獲取定制化檢測方案，為您的PCB品質保駕護航！
