成人av在线影视I五月婷影院I在线欧美国产I亚洲欧洲av在线I欧美精品一区二区在线播放I日本午夜在线亚洲.国产

不銹鋼材料表面粗糙失效分析

在不銹鋼材料的加工與應(yīng)用領(lǐng)域，表面粗糙失效是一個備受關(guān)注且極具挑戰(zhàn)性的問題。它不僅影響產(chǎn)品的外觀品質(zhì)，更可能對材料的耐腐蝕性、使用壽命等關(guān)鍵性能產(chǎn)生負面影響。深入探究其失效原因，對于提升產(chǎn)品質(zhì)量、優(yōu)化生產(chǎn)工藝、降低生產(chǎn)成本具有至關(guān)重要的意義。下面我們將從專業(yè)的角度，對不銹鋼材料表面粗糙失效的測試分析進行詳細講解。

一、不銹鋼材料表面粗糙失效的原因

不銹鋼材料表面粗糙失效主要是由于材料內(nèi)部的化學成分不均衡所導(dǎo)致。當材料中的碳（C）元素含量過高，而鉻（Cr）和鎳（Ni）的含量偏低時，會顯著降低不銹鋼的耐晶間腐蝕性。在化學拋光的酸性環(huán)境下，材料容易發(fā)生晶間腐蝕，從而形成粗糙且毛躁的表面形貌。

華南檢測：http://www.yf-leather.com.cn/websiteMap

二、專業(yè)的檢測過程

廣東省華南檢測技術(shù)有限公司憑借 CMA/CNAS 資質(zhì)，為眾多企業(yè)提供了精準可靠的檢測服務(wù)。在面對不銹鋼材料表面粗糙失效的問題時，華南檢測采用了一系列嚴謹且專業(yè)的檢測流程，深入剖析失效原因。

（一）斷口 SEM 分析

斷口 SEM 分析是利用掃描電子顯微鏡（SEM）對不銹鋼材料的斷口進行觀察。通過高分辨率的電子束掃描，可以清晰地顯示出材料斷口的微觀結(jié)構(gòu)和形貌特征。

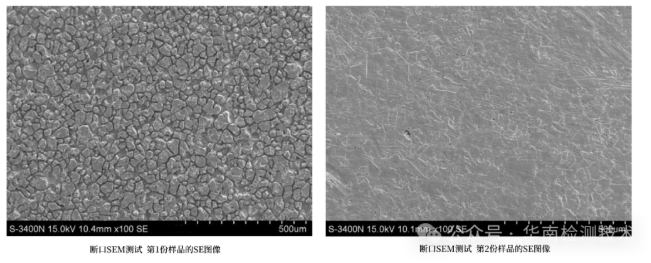

在實際操作中，將兩份不銹鋼材料樣品放入電鏡下觀察，發(fā)現(xiàn)兩份樣品均出現(xiàn)了晶間腐蝕形貌。晶間腐蝕是一種選擇性腐蝕現(xiàn)象，它沿著材料的晶界發(fā)展，破壞了晶界附近的微觀結(jié)構(gòu)，導(dǎo)致材料的強度和韌性下降。這種腐蝕形貌的出現(xiàn)，為后續(xù)的成分分析提供了關(guān)鍵的方向，表明材料在晶界處可能存在成分偏析或組織缺陷，從而使其在特定環(huán)境下更容易發(fā)生腐蝕。

（二）成分檢測

成分檢測是確定不銹鋼材料化學成分的關(guān)鍵環(huán)節(jié)，它包括直讀光譜儀檢測和碳硫分析儀檢測。

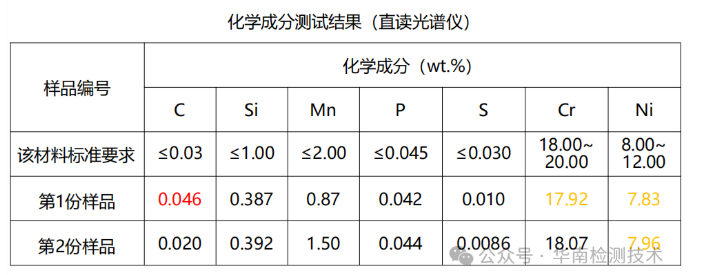

直讀光譜儀檢測 ：直讀光譜儀是一種快速、準確的成分分析儀器。它通過激發(fā)樣品表面，使樣品中的元素發(fā)出特定波長的光，然后通過光譜分析來確定各元素的含量。在檢測過程中，將不銹鋼樣品置于直讀光譜儀的激發(fā)平臺上，儀器會自動對樣品進行激發(fā)并記錄光譜信號。經(jīng)過專業(yè)的數(shù)據(jù)處理和分析軟件的計算，可以得到樣品中各種元素的含量，包括碳（C）、鉻（Cr）、鎳（Ni）等關(guān)鍵元素的準確數(shù)據(jù)。例如，檢測結(jié)果顯示某不銹鋼樣品中碳含量為 0.08%，鉻含量為 16.5%，鎳含量為 8.3%。

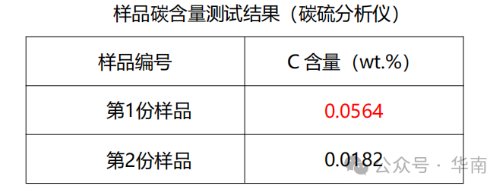

碳硫分析儀檢測 ：為了進一步確認樣品中碳和硫的含量，采用碳硫分析儀進行檢測。碳硫分析儀利用燃燒法或紅外吸收法等原理，對樣品中的碳和硫進行準確測量。將一定量的不銹鋼樣品放入碳硫分析儀的坩堝中，在高溫下使樣品完全燃燒，樣品中的碳和硫會轉(zhuǎn)化為相應(yīng)的氣體。通過紅外吸收池對氣體進行檢測，根據(jù)吸收峰的強度和位置，可以準確測定碳和硫的含量。例如，碳硫分析儀檢測結(jié)果顯示，同一不銹鋼樣品中碳含量為 0.075%，硫含量為 0.012%。通過直讀光譜儀和碳硫分析儀的聯(lián)合檢測，可以全面、準確地確定不銹鋼材料的化學成分，為后續(xù)的失效原因分析提供有力支持。

（三）金相組織檢測

金相組織檢測是研究不銹鋼材料內(nèi)部組織結(jié)構(gòu)的重要手段，它包括拋光態(tài)形貌觀察、電解腐蝕后的金相組織觀察以及敏化處理后的金相組織觀察。

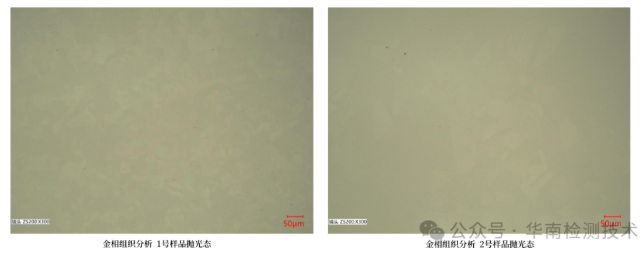

拋光態(tài)形貌觀察 ：將兩份不銹鋼材料樣品鑲嵌制樣后，進行研磨和拋光處理，使其表面達到鏡面狀態(tài)。在光學顯微鏡下觀察拋光態(tài)形貌，可以直觀地查看材料表面是否存在夾雜物、孔洞、裂紋等宏觀缺陷。在本次檢測中，兩份樣品均未見明顯夾雜異常，這表明材料在制備過程中質(zhì)量控制較好，夾雜物等宏觀缺陷不是導(dǎo)致表面粗糙失效的主要原因。

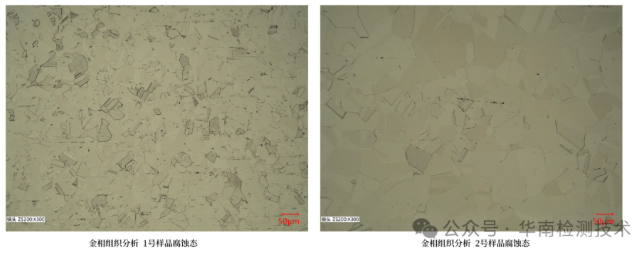

電解腐蝕后的金相組織觀察 ：將拋光后的樣品放入特定的電解腐蝕溶液中進行電解腐蝕。電解腐蝕可以在材料表面形成一層腐蝕坑，使金相組織結(jié)構(gòu)凸顯出來。通過光學顯微鏡觀察腐蝕后的金相組織，可以分析材料的基體組織類型、晶粒大小、晶界形態(tài)等微觀組織特征。在本次檢測中，兩份樣品組織均為孿晶奧氏體組織，但均未見明顯的晶間腐蝕形貌。這說明在正常腐蝕條件下，材料的基體組織相對穩(wěn)定，尚未發(fā)生明顯的晶間腐蝕。

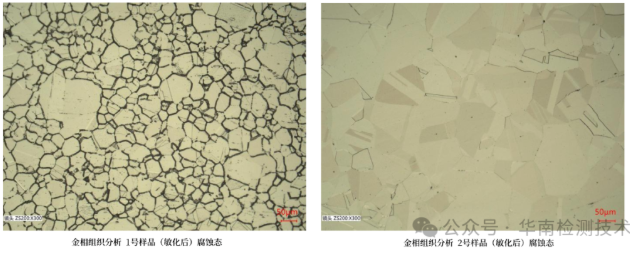

敏化處理后的金相組織觀察 ：為了進一步研究材料在特定熱處理條件下的組織變化，將兩份樣品進行敏化處理。敏化處理是一種模擬材料在實際使用過程中可能經(jīng)歷的高溫環(huán)境的熱處理過程，它可以使材料中的碳化物在晶界處析出，從而增加晶界處的腐蝕敏感性。經(jīng)過敏化處理后，將樣品再次鑲嵌制樣、磨拋，并進行電解腐蝕。在光學顯微鏡下觀察敏化處理后的金相組織，發(fā)現(xiàn)兩份樣品組織仍均為孿晶奧氏體組織。這表明即使經(jīng)過敏化處理，材料的基體組織仍然保持穩(wěn)定，沒有發(fā)生明顯的組織轉(zhuǎn)變或晶間腐蝕現(xiàn)象。結(jié)合斷口 SEM 分析和成分檢測結(jié)果，推測在化學拋光的酸性環(huán)境下，由于材料內(nèi)部碳元素含量相對較高，鉻、鎳含量相對較低，導(dǎo)致晶界處的耐腐蝕性下降，在特定的化學作用下發(fā)生晶間腐蝕，進而形成表面粗糙失效的現(xiàn)象。

三、強大的檢測技術(shù)優(yōu)勢

華南檢測擁有業(yè)界先進的測試設(shè)備，為不銹鋼材料表面粗糙失效分析提供了堅實的硬件基礎(chǔ)。這些先進的設(shè)備包括高分辨率的掃描電子顯微鏡、精準的直讀光譜儀、高效的碳硫分析儀以及專業(yè)的金相制樣和觀察設(shè)備等。它們能夠從微觀到宏觀，全方位、多角度地剖析不銹鋼材料的特性，為準確找出失效原因提供了有力保障。

同時，華南檢測匯聚了一批經(jīng)驗豐富的專業(yè)人才。這些專業(yè)人員不僅具備深厚的材料科學、化學分析、金屬加工等多學科知識背景，更有著豐富的實踐經(jīng)驗。他們在長期的檢測工作中積累了大量的案例和數(shù)據(jù)，能夠迅速準確地判斷各種復(fù)雜問題，并制定出科學合理的檢測方案和解決方案。例如，在處理某一批次不銹鋼材料表面粗糙失效問題時，檢測人員通過對過往類似案例的回顧和分析，結(jié)合當前樣品的實際情況，靈活調(diào)整檢測流程和方法，成功地在短時間內(nèi)找到了問題的根源，為客戶節(jié)省了時間和成本。

四、一站式檢測分析服務(wù)

華南檢測專注于汽車電子、消費電子、半導(dǎo)體、電子元器件、納米材料、通訊、新能源、汽車、航天航空、教育及科研等多個領(lǐng)域，涵蓋了從原材料研發(fā)、生產(chǎn)加工到成品質(zhì)量檢測的全產(chǎn)業(yè)鏈環(huán)節(jié)。無論是不銹鋼材料的生產(chǎn)廠家，還是使用不銹鋼材料的制造企業(yè)，只要涉及到不銹鋼材料表面粗糙失效問題，華南檢測都能憑借自身專業(yè)的技術(shù)、先進的設(shè)備和豐富的經(jīng)驗，為客戶提供一站式檢測服務(wù)。

從最初的樣品采集、制備，到全面系統(tǒng)的測試分析，再到最后的檢測報告編制和專業(yè)解讀，華南檢測為每一位客戶提供了全方位、個性化的服務(wù)體驗。在服務(wù)過程中，華南檢測始終堅持以客戶需求為導(dǎo)向，嚴格遵循相關(guān)標準和規(guī)范，確保檢測結(jié)果的準確性、可靠性和公正性。同時，華南檢測還注重與客戶的溝通與交流，及時反饋檢測進度和結(jié)果，為客戶解答疑惑，提供專業(yè)的技術(shù)建議和解決方案。

如果您在不銹鋼材料的生產(chǎn)、加工或使用過程中，遇到了表面粗糙失效的問題，正在尋求專業(yè)的檢測機構(gòu)進行原因分析和解決方案制定，那么廣東省華南檢測技術(shù)有限公司是您的不二之選。我們以專業(yè)的技術(shù)、精準的檢測和優(yōu)質(zhì)的服務(wù)，助力您的企業(yè)發(fā)展，解決您的材料難題。
