PCB/PCBA切片分析：如何鎖定電子產品質量命門？

在電子產品追求極致可靠性的今天，任何微小的內部缺陷都可能導致整個系統的失效。作為電子制造業的“質量衛士”，PCB/PCBA切片分析與元器件焊點切片分析技術，以其無可替代的直觀性與精確性，成為揭示產品內在質量、診斷失效根源的黃金標準。廣東省華南檢測技術有限公司憑借深厚的技術積累，聚焦五大核心檢測類型，為客戶提供從材料、工藝到成品的全方位可靠性保障。

一、 IMC層檢測：焊接界面的“雙刃劍”

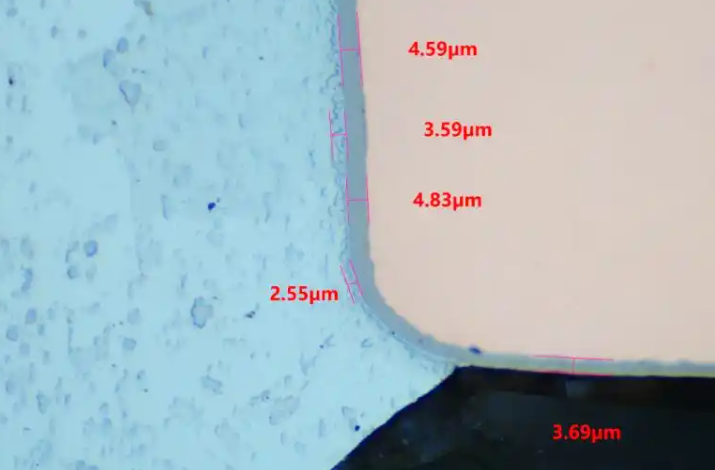

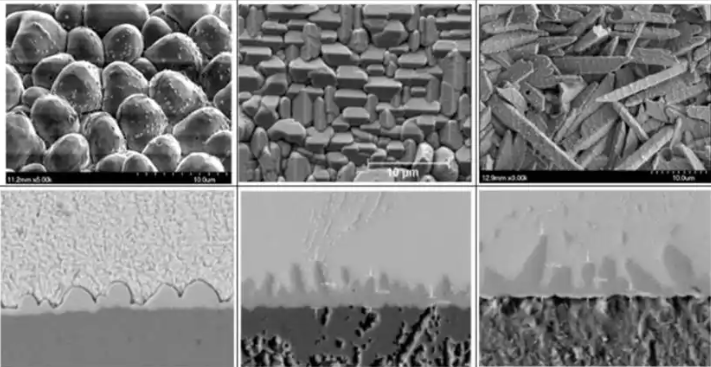

金屬間化合物層是焊接過程中焊料與基材銅/鎳等在界面處發生冶金反應形成的關鍵結合層（如Cu6Sn5， Ni3Sn4）。它是電氣導通與機械連接的橋梁，但其質量直接關乎焊點壽命。

檢測價值：IMC層的分析是焊點切片分析的精髓所在。

IMC過薄（<0.5μm）：表明焊接熱量不足，預示著冷焊、虛焊風險，結合力弱，易發生早期失效。

IMC過厚（>4μm）或不均：IMC本身質脆，過厚的IMC層會成為應力集中點，顯著降低焊點抗熱疲勞能力，在溫度循環中微裂紋優先在此萌生并擴展。

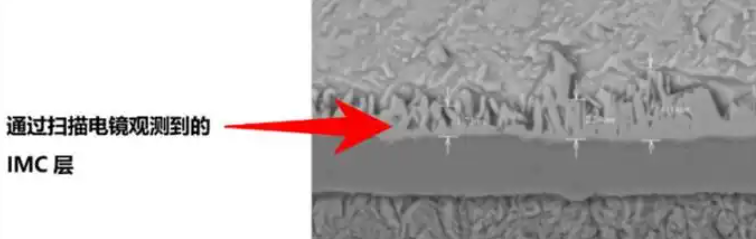

華南檢測方案：我們通過高精度焊點切片分析制備完美截面，結合掃描電鏡（SEM）與能譜儀（EDS），不僅精確測量IMC厚度，更分析其形貌、連續性及元素組成，為客戶精準優化回流焊溫度曲線提供決定性數據。

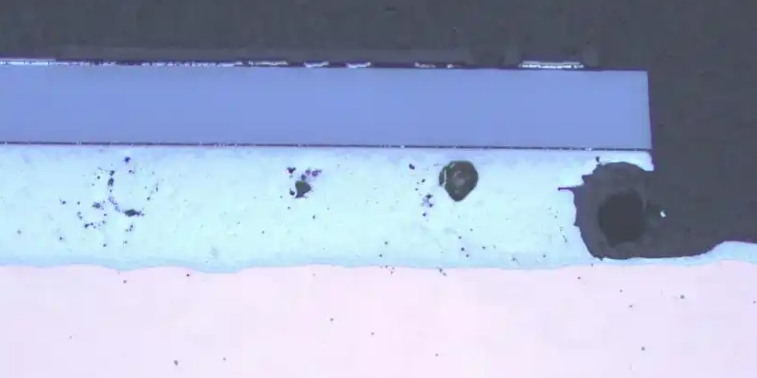

二、 焊點空洞分析：隱藏在連接處的“定時炸彈”

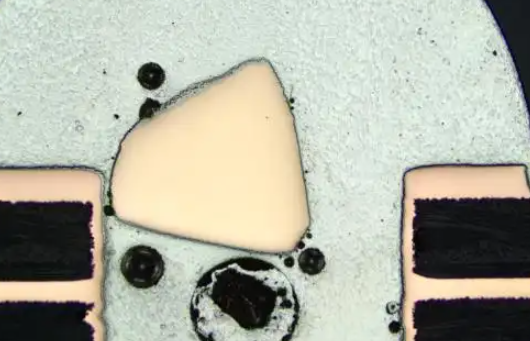

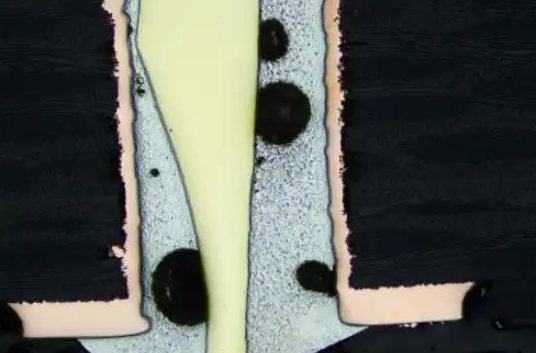

焊點內部由氣體逸出或潤濕不良形成的未填充區域即為空洞。它們會減少有效導電/導熱面積，并在內部造成應力集中，嚴重影響焊點的機械強度與長期可靠性。

檢測價值：空洞的危害程度與其位置、大小和數量密切相關。

界面空洞：位于焊點與PCB焊盤或元件端子結合處的空洞，危害最大，會直接導致連接失效。

中心空洞：雖有一定容限，但過大或過多的空洞會阻礙散熱，引起局部過熱，并改變高頻信號傳輸路徑。

華南檢測方案：依據IPC-A-610等國際標準，我們通過PCB/PCBA切片分析對BGA、CSP等關鍵焊點進行空洞統計與量化分析（如空洞面積比、位置分布），準確判斷產品是否符合汽車電子（通常要求≤25%）或軍工等高可靠性領域的要求，并幫助客戶追溯空洞成因，優化鋼網設計與焊接氛圍。

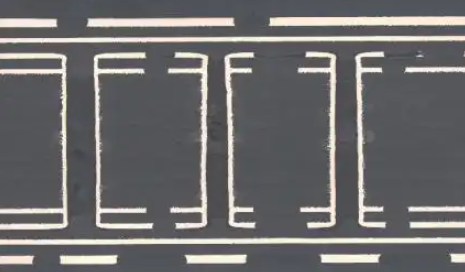

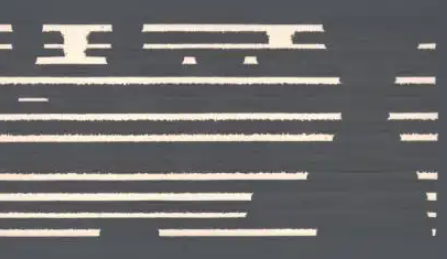

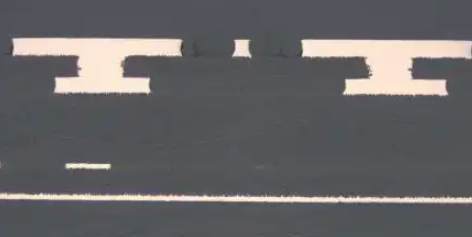

三、 通孔、盲孔、埋孔質量檢測：PCB層間互連的“生命線”

通孔、盲孔和埋孔是實現PCB多層電路電氣互連的核心通道。其質量直接決定了信號傳輸?shù)耐暾耘c板件的結構可靠性。

檢測價值：在高密度互連板中，微孔的質量是信號損耗和短路斷路的主要誘因之一。

鍍銅完整性：檢測孔壁銅鍍層是否均勻、連續、無空洞或裂縫。孔銅斷裂會導致電路完全開路。

幾何結構精度：對于盲孔和埋孔，需精確檢測其深度、直徑和位置，確保與設計一致，避免因鉆深不足或過深導致層間連接不良或信號反射。

華南檢測方案：我們的切片分析服務能清晰暴露孔內的微觀結構，精確測量孔銅厚度，評估其均勻性，并觀察是否存在“燈芯效應”、樹脂膩污等工藝缺陷，為PCB制造商及組裝廠提供強有力的質量證據。

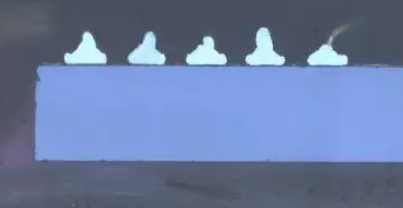

四、 BGA焊球檢測：高密度封裝的“阿喀琉斯之踵”

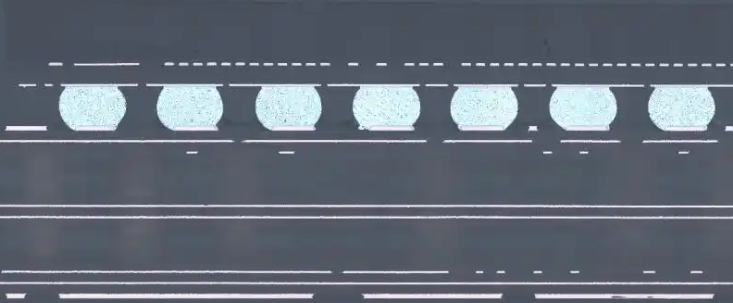

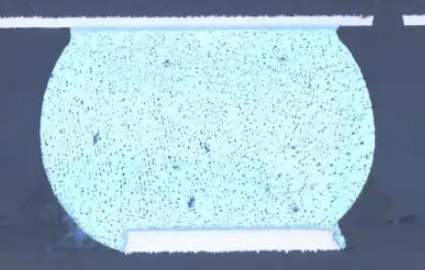

BGA封裝因其高I/O密度被廣泛應用，但其焊點完全不可見，使得切片分析成為評估其焊接質量的“終極手段”。

檢測價值：BGA焊球的失效將導致芯片功能完全喪失。

焊接界面質量：檢查焊球與PCB焊盤及元件基板兩側的IMC形成狀況與結合是否良好。

焊球形態與一致性：評估焊球的高度、直徑、共面性以及是否存在橋接、球窩裂紋等缺陷。

內部缺陷排查：精準定位焊球內部的空洞、裂紋，并分析其是否處于危險區域。

華南檢測方案：東省華南檢測擁有豐富的BGA焊點切片分析經驗，能為客戶提供從單個焊球到整排焊球的截面信息，精準診斷諸如“頭枕效應”裂紋、界面分離等典型失效模式，是解決BGA相關功能故障的最權威方法。

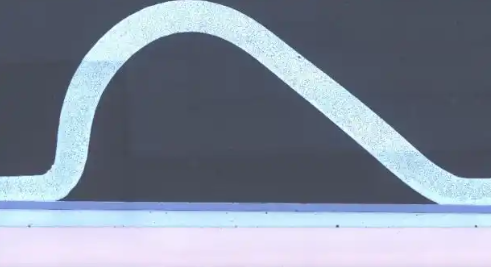

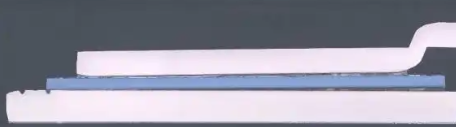

五、 焊點形態與表面質量檢測：焊接工藝的“晴雨表”

焊點的外部形態是其內部質量與焊接工藝合理性的最直接反映。一個健康的焊點應具備良好的潤濕性和光滑的外觀。

檢測價值：不良的焊點形態是眾多潛在失效問題的前兆。

潤濕性評估：良好的潤濕表現為焊料與焊盤交界處呈凹面彎月形，接觸角小。潤濕不良則接觸角大，表明焊盤氧化或助焊劑活性不足。

缺陷識別：識別橋接、錫珠、拉尖、焊料球等可見缺陷，這些缺陷可能引起短路或信號干擾。

工藝反饋：通過分析焊點形狀，可以反向推斷回流焊/profile設置、焊膏印刷量是否恰當，為SMT工藝優化提供直接依據。

華南檢測方案：我們的分析不僅停留在二維截面。通過序列切片或傾斜截面技術，我們可以對焊點進行三維層面的形態重建與評估，為客戶提供一份關于焊接質量的“全面體檢報告”。

結語：以精準數據，鑄就可靠性基石

PCB/PCBA切片分析與元器件焊點切片分析絕非簡單的“切割與觀察”，它是一項融合了材料科學、工藝知識與精密操作的系統工程。東省華南檢測技術有限公司，作為您可靠的合作伙伴，致力于通過這五大核心檢測類型，將微觀世界的質量隱患暴露于無形。

我們堅信，每一份精準的檢測報告，都是提升您產品可靠性、贏得市場信任的堅實一步。

如果您正面臨焊接質量挑戰，或需要對您的產品進行權威的可靠性驗證，請立即聯系我們。廣東省華南檢測技術有限公司的技術專家團隊將為您提供專業的檢測方案與快速高效的咨詢服務！
