塑料失效分析：外殼開裂的根本原因診斷與案例深度解析 | 華南檢測

塑料失效分析：華南檢測揭秘材料外殼開裂失效的深層原因

摘要： 當(dāng)產(chǎn)品的塑料外殼出現(xiàn)開裂，這遠(yuǎn)非表面現(xiàn)象，而是一個深刻的材料失效分析問題。本文將通過一個完整的塑料外殼失效分析案例，深度解析如何從斷口形態(tài)、異物成分到分子鏈結(jié)構(gòu)，層層遞進，鎖定塑料失效分析的根本原因，并闡述選擇專業(yè)失效分析檢測機構(gòu)對于保障產(chǎn)品可靠性的決定性意義。

 一、 塑料失效分析序幕：一道微小的裂紋，一場重大的危機

在制造車間里，質(zhì)量控制經(jīng)理李先生發(fā)現(xiàn)，一批即將出貨的電子產(chǎn)品外殼，在內(nèi)部筋位處出現(xiàn)了難以察覺的細(xì)微裂紋。隨著排查的深入，問題呈現(xiàn)出批量性的趨勢。這不僅意味著巨額的經(jīng)濟損失，更可能引爆品牌信任危機。面對這道裂紋，是將其視為偶然的生產(chǎn)瑕疵，還是作為一個系統(tǒng)性材料失效分析問題的起點？這考驗著每一位管理者的判斷力。

開裂，是材料在內(nèi)外因素共同作用下最終表現(xiàn)出的“癥狀”。唯有通過科學(xué)的塑料失效分析，如同高明的偵探進行現(xiàn)場勘查，才能找到真正的“元兇”，實現(xiàn)從“救火”到“防火”的跨越。本次，我們將全程記錄廣東省華南檢測技術(shù)有限公司，作為一家權(quán)威的失效分析實驗室，如何抽絲剝繭，揭開這起塑料外殼失效分析事件的真相。

 二、 偵探的工具箱：塑料失效分析的科學(xué)邏輯鏈

專業(yè)的失效分析檢測機構(gòu)都遵循著一條嚴(yán)謹(jǐn)?shù)倪壿嬫?。一次完整?a href="http://www.yf-leather.com.cn/cp_x/41.html" target="_self">塑料失效分析，絕非單一的測試，而是一個多技術(shù)、多維度交叉驗證的系統(tǒng)工程。其核心在于構(gòu)建從宏觀到微觀的證據(jù)閉環(huán)：

1.  斷口學(xué)分析： 定位裂紋的“起跑線”。

2.  成分分析： 識別材料本體與“不速之客”。

3.  熱力學(xué)性能分析： 評估材料的“體溫”與“體質(zhì)”。

4.  分子量測定： 揭示材料內(nèi)在強度的“基因密碼”。

下面，就讓我們跟隨華南檢測失效分析實驗室的工程師，進入這個真實的塑料外殼失效分析案例，親歷這場科學(xué)偵探的全過程。

【實戰(zhàn)案例深度剖析】：某產(chǎn)品外殼批量開裂之謎】

背景： 一款市場熱銷的電子產(chǎn)品，在其外殼注塑筋位處發(fā)生批量性開裂。我司（廣東省華南檢測技術(shù)有限公司）作為專業(yè)的失效分析檢測機構(gòu)，受委托對失效件進行根本原因診斷。

塑料失效分析過程與發(fā)現(xiàn)：

第一步：斷口分析與異物定位——發(fā)現(xiàn)“應(yīng)力集中源”

我們的工程師首先在光學(xué)顯微鏡下對失效樣品進行初步觀察，發(fā)現(xiàn)開裂源區(qū)位于殼體內(nèi)部結(jié)構(gòu)應(yīng)力集中處。這初步印證了塑料失效分析中“結(jié)構(gòu)設(shè)計”因素的嫌疑。

隨后，我們動用了失效分析實驗室的“火眼金睛”——掃描電子顯微鏡（SEM）。高倍率下的發(fā)現(xiàn)，讓案情取得了突破性進展：

   斷口形貌： 整體表現(xiàn)為典型的“河流花樣”，這是脆性斷裂的顯著特征，說明材料在斷裂前幾乎未發(fā)生塑性變形，質(zhì)地“發(fā)脆”。

   關(guān)鍵證據(jù)——異物： 在裂紋起源區(qū)，清晰可見大量顆粒狀異物。為驗證這是材料內(nèi)部固有缺陷而非后期污染，我們進行了破壞模擬實驗。將斷口再次掰開后在電鏡下觀察，在新產(chǎn)生的斷口上同樣發(fā)現(xiàn)了形態(tài)一致的顆粒狀異物。這確鑿地證明了異物是內(nèi)在于材料本體的。這是本次材料失效分析找到的第一個關(guān)鍵物證。

緊接著，我們對這些異物進行EDS能譜分析，結(jié)果顯示其含有異常高含量的鋁（Al）、鈦（Ti）等金屬元素。這些元素并非該塑料基材應(yīng)有的成分，線索指向了原材料或生產(chǎn)流程中混入了雜質(zhì)。

至此，本次塑料外殼失效分析找到了第一個關(guān)鍵疑犯：內(nèi)部硬質(zhì)金屬異物。它在注塑成型后，與聚合物基體結(jié)合不良，在受力時成為天然的“應(yīng)力集中點”，如同玻璃中的石子，極易引發(fā)微裂紋。

第二步：材料本體性能探究——診斷材料的“內(nèi)在健康”

發(fā)現(xiàn)異物后，我們?nèi)孕杌卮穑簽楹瘟鸭y會如此容易地擴展？材料的“體質(zhì)”是否本身就有問題？為此，我們展開了一系列針對材料本征性能的材料失效分析。

FTIR成分分析： 對失效樣品與良品進行測試，結(jié)果顯示兩者的譜圖基本一致，表明基礎(chǔ)高分子聚合物種類正確，排除了原材料用錯的可能性。

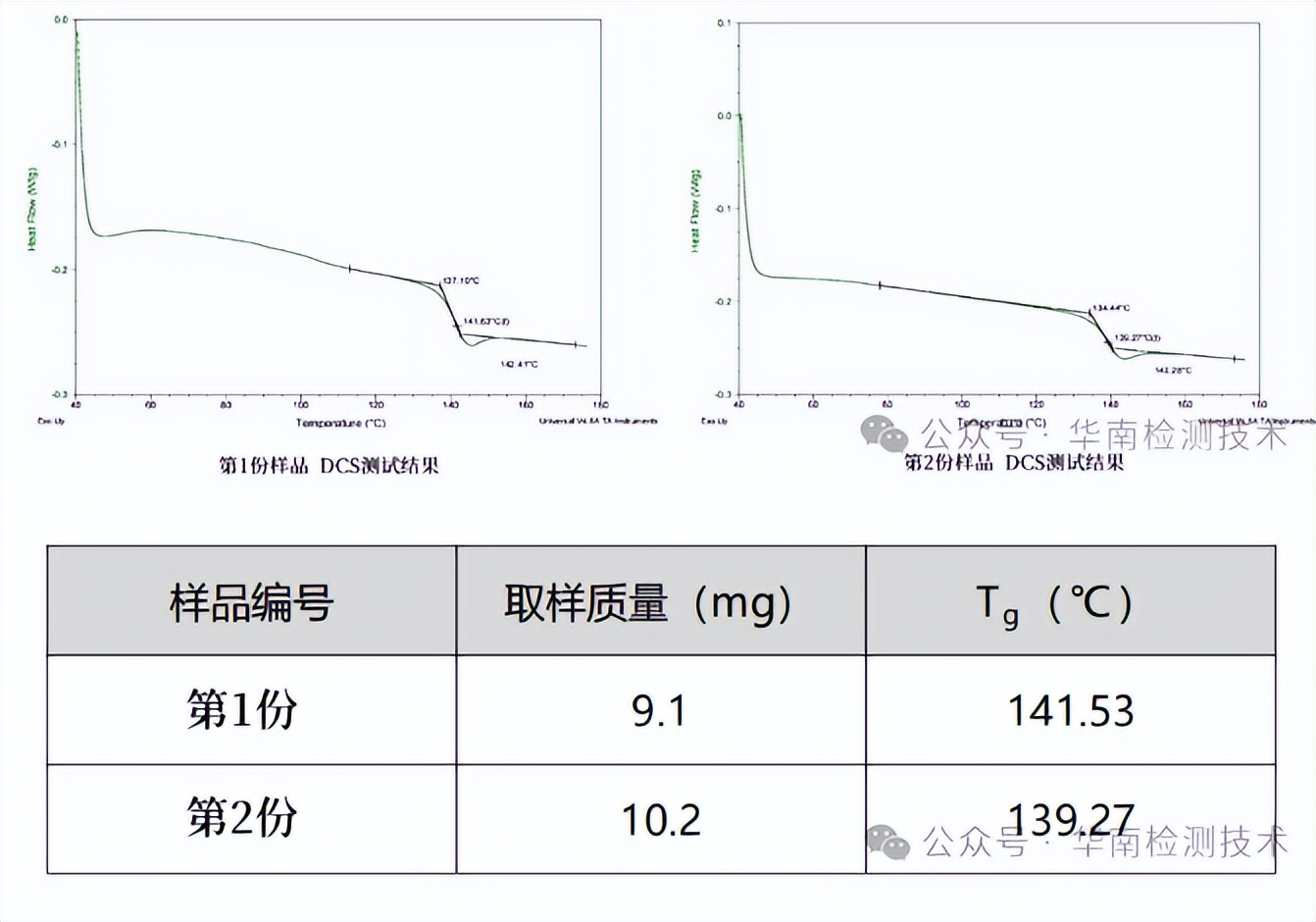

DSC熱分析： 測試顯示，失效樣品的玻璃化轉(zhuǎn)變溫度對比良品有輕微下降。這通常意味著材料分子鏈段的運動變得更容易，可能與其分子量降低有關(guān)。

TGA熱重分析： 兩份樣品的熱分解溫度無顯著差異，表明材料并未發(fā)生嚴(yán)重的熱氧化降解。

GPC分子量測定——鎖定“強度劣化”的鐵證： 凝膠滲透色譜測試給出了關(guān)鍵的證據(jù)。數(shù)據(jù)顯示，失效樣品的重均分子量明顯低于對比良品。高分子材料的力學(xué)強度與其分子量直接相關(guān)。分子量降低，分子鏈之間的纏結(jié)點減少，導(dǎo)致材料變脆，承載負(fù)荷的能力下降。這是材料發(fā)生“劣化”的鐵證，也是本次材料失效分析的另一大核心發(fā)現(xiàn)。

 三、 終局：真相大白與責(zé)任歸屬

綜合以上所有數(shù)據(jù)，我們得以還原此次外殼開裂事件的完整真相：

根本原因： 本次失效是由 “材料內(nèi)部缺陷” 與 “材料本體劣化” 協(xié)同作用所致。

失效機理鏈：

1.  內(nèi)因1（材料劣化）： 殼體材料的分子量偏低，導(dǎo)致其本征韌性不足，抗裂紋萌生和擴展的能力顯著下降。這是材料“變脆”的內(nèi)在因素。

2.  內(nèi)因2（應(yīng)力集中）： 材料內(nèi)部存在的Al/Ti類硬質(zhì)顆粒異物，在注塑過程中被包覆于基體內(nèi)，形成了固有的微觀缺陷。

3.  協(xié)同失效： 當(dāng)外殼受到外部載荷時，硬質(zhì)異物尖端產(chǎn)生高度的應(yīng)力集中。由于材料本身因分子量偏低而韌性不足，無法通過塑性變形來有效耗散能量，導(dǎo)致微裂紋在異物處極易萌生并迅速擴展，最終表現(xiàn)為宏觀的脆性開裂。

因此，這起案例并非簡單的設(shè)計或單一工藝問題，而是一次典型的、由污染物引入和原材料分子量控制不當(dāng)共同導(dǎo)致的材料失效分析案例。專業(yè)的失效分析檢測機構(gòu)的價值，正在于能夠厘清這種復(fù)雜的責(zé)任歸屬，為客戶提供明確的改進方向。

 四、 華南檢測：您身邊值得信賴的失效分析實驗室

面對復(fù)雜的產(chǎn)品可靠性挑戰(zhàn)，您需要一個擁有深厚技術(shù)底蘊和高端設(shè)備的合作伙伴。廣東省華南檢測技術(shù)有限公司，作為坐落在工業(yè)重鎮(zhèn)的專業(yè)失效分析檢測機構(gòu)，我們深刻理解質(zhì)量控制與生產(chǎn)管理的痛點。

高端的硬件平臺，是精準(zhǔn)診斷的基石： 我們的失效分析實驗室配備了包括掃描電鏡（SEM/EDS）、傅里葉紅外光譜（FTIR）、差示掃描量熱儀（DSC）、熱重分析儀（TGA）和凝膠滲透色譜（GPC）在內(nèi)的全套先進分析設(shè)備。這些設(shè)備是完成深度塑料失效分析和精準(zhǔn)材料失效分析的必備工具，確保每一個數(shù)據(jù)都精準(zhǔn)可靠。

資深的專家團隊，是破解難題的核心： 我們的工程師不僅精通測試操作，更善于基于失效原理，將孤立的測試數(shù)據(jù)串聯(lián)成完整的證據(jù)鏈。我們提供的不僅是報告，更是直達(dá)問題根源的解決方案，幫助您從根本上杜絕同類塑料外殼失效分析問題的再次發(fā)生。

我們堅信，專業(yè)的失效分析是提升產(chǎn)品品質(zhì)、降低市場風(fēng)險有效的投資。當(dāng)您的產(chǎn)品再次面臨開裂或其他可靠性難題時，請選擇廣東省華南檢測技術(shù)有限公司——您身邊專業(yè)的失效分析實驗室與失效分析檢測機構(gòu)，讓我們成為您可靠的品質(zhì)守護者。
