PCBA失效分析實驗室：如何用高端檢測設備，精準診斷“不明原因”批量故障

引言：停產追損？您的產線可能正被“系統性失效”侵蝕利潤

對于硬件研發與制造團隊而言，棘手的危機莫過于：PCBA批量出現功能性失效，但ICT/FCT測試無法定位，傳統手段排查殆盡，根源依舊成謎。 是來料批次性缺陷？焊接工藝的隱形雷區？還是設計端的潛在風險？這種“不明原因”的失效，如同潛伏的刺客，持續導致良率下滑、客訴攀升及巨額停產損失。

此刻，您需要的不是另一份簡單的測試數據，而是一次直達病灶的“技術解剖”。本文將全景展示，廣東省華南檢測技術有限公司PCBA失效分析實驗室，如何憑借國內領先的高端分析設備集群與科學的診斷體系，扮演“電子故障偵探”角色，為您精準鎖定失效元兇，將問題根治于體系之內。

一、 硬核解碼：華南檢測PCBA失效分析實驗室的“全維度偵測設備庫”

單一設備視角有限，復雜失效需要多維數據交叉驗證。我們構建了從宏觀到納米級、從無損到微損的完整設備生態，確保任何故障痕跡無所遁形。

1.1 無損偵察層：內部結構三維透視

當故障隱藏在BGA焊球底部、芯片內部或通孔深處時，無損成像是關鍵的首步。

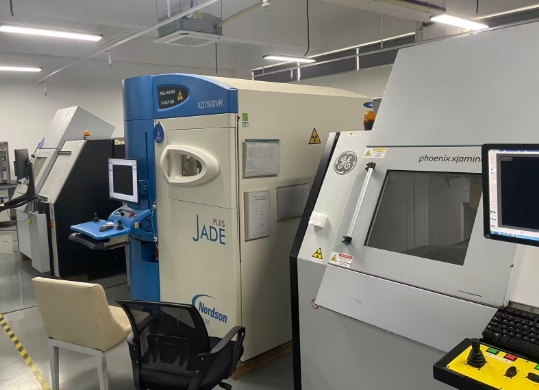

高分辨率3D X-Ray檢測系統：采用高端進口設備，能清晰呈現焊點空洞、裂紋、橋連、器件內部斷線等立體缺陷，是替代盲目拆解的科學之眼。

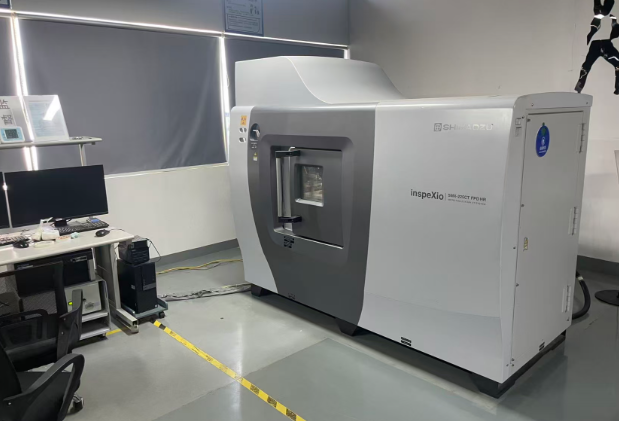

工業CT掃描：對復雜失效區域進行三維立體建模與虛擬切片，精準量化BGA焊球孔隙率、分析組裝對齊度，提供無可辯駁的直觀證據。

1.2 顯微取證層：微觀形貌與化學成分分析

抵達微米/納米尺度的“物理犯罪現場”，揭示失效的微觀機理。

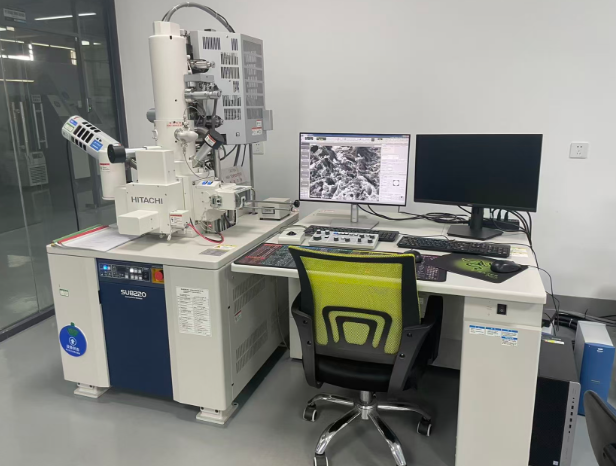

場發射掃描電子顯微鏡（FE-SEM）：提供超高分辨率圖像，用于觀察焊點IMC層形態、疲勞裂紋路徑、導電陽極絲（CAF）、錫須生長等關鍵形貌特征。

X射線能譜儀（EDS）：與SEM聯用，實現微區元素成分定性與定量分析。快速鑒別助焊劑殘留、氯溴污染、鍍層不良、金屬遷移等化學根源。

1.3 功能與應力驗證層：鎖定電氣與物理性能短板

失效終歸表現為功能失常，需從電、熱、力多角度驗證。

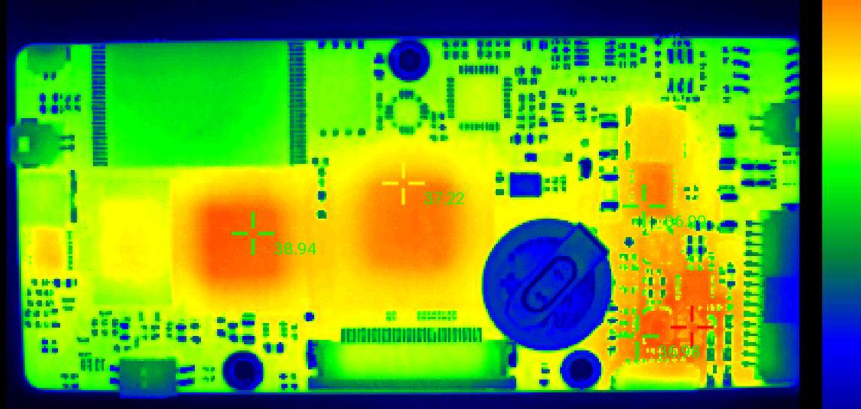

紅外熱成像系統：在通電狀態下，快速全域掃描定位異常過熱點，發現散熱設計缺陷或短路故障。

精密電性測試平臺：集成高精度示波器、參數分析儀，測量失效器件的IV特性曲線、信號完整性、時序參數，判斷其是否發生參數漂移或功能喪失。

材料應力分析套件：包括切片分析系統、金相顯微鏡、熱機械分析儀（TMA），用于分析焊點結晶結構、評估熱膨脹系數匹配性、檢測內部分層與應力裂紋。

二、 科學破案邏輯：PCBA失效分析實驗室的標準化診斷流程

我們遵循 “由表及里、由非破壞到局部驗證” 的黃金準則，確保分析過程客觀、結論可復現、根因可追溯。

2.1 第一階段：系統初診與無損篩查

信息收集與外觀檢查：詳細記錄失效現象、環境歷史、批次信息，進行宏觀檢查。

全域無損掃描：同步運用3D X-Ray與紅外熱像儀，對整板進行快速掃描，篩選出結構性異常與熱分布異常區域。

電性能復測與定位：在實驗室環境中復現故障，并利用飛針測試、TDR（時域反射計） 等技術，將問題定位至具體網絡或元件。

2.2 第二階段：關鍵區域微觀解剖與成分取證

微觀形貌與成分分析：對可疑點位使用 SEM/EDS進行高倍率觀察與元素面掃/點掃，獲取污染物成分、鍍層厚度、IMC相組成等關鍵證據。

精密截面分析：通過精準研磨拋光及染色技術制備金相切片，在高倍金相顯微鏡下評估焊點潤濕角、IMC厚度與連續性、孔銅質量、裂紋起源，揭露隱藏的工藝缺陷。

2.3 第三階段：根因假設驗證與模擬復現

失效機理推斷：基于前述證據，提出科學假設（如電遷移、應力腐蝕、工藝窗口不當）。

針對性復現實驗：利用環境試驗箱（溫循、濕溫、振動） 或搭建模擬電路，嘗試復現失效模式，驗證推斷的因果關系。

2.4 第四階段：結論輸出與預防性報告

我們交付的是一份具備工程指導價值的“診斷報告”，內容包括：

失效現象與背景

完整分析過程與數據圖譜

明確的失效機理判定

針對設計、物料、工藝或測試的具體改進建議

旨在從根本上解決問題，預防復發。

華南檢測：http://www.yf-leather.com.cn/news_x/349.html

三、 超越檢測：為何常規返修無法根治PCBA失效？

許多工廠在遇到失效時，習慣于直接更換元件或返工重焊。然而，若根本原因是PCB焊盤OSP膜厚超標、錫膏金屬含量不足或元件共面性差，這種“頭痛醫頭”的方式只會讓問題在后續批次中間歇性復發，代價更高。

華南檢測PCBA失效分析實驗室的價值在于：

不止于“哪里壞了”，更揭示 “為什么在這個位置、以這種方式壞”。

將失效現象與SMT回流焊曲線、波峰焊參數、物料倉儲條件、PCB設計規范進行關聯分析。

提供可落地執行的糾正與預防措施，將一次性的分析服務，轉化為您產品質量體系持續改進的驅動力。

四、 選擇華南檢測PCBA失效分析實驗室的理由

4.1 設備協同與專家經驗的“化學反應”

真正的實力不在于羅列設備清單，而在于工程師如何根據失效模式，設計最優的分析路徑。例如，將X-Ray發現的空洞與切片觀察的IMC形貌關聯，再用EDS確認污染元素，最終通過熱仿真驗證其對可靠性的影響。這種多設備數據鏈交叉印證，是得出正確結論的基石。

4.2 面向工程師的深度技術對話

我們拒絕交付充滿生僻術語的“天書”。我們的資深分析工程師，具備多年一線失效分析經驗，樂于用您熟悉的工程語言，解讀數據背后的物理意義，共同探討產線實際約束，提供務實、可執行的洞見。

4.3 守護您的供應鏈與品牌信譽

每一次不明的批量失效，都是對生產節奏與客戶信任的打擊。選擇我們，意味著您擁有了一個強大的“技術保險”。我們不僅能幫助您快速止損、厘清責任，更能通過根因分析提升產品的固有可靠性，從源頭捍衛您的品牌聲譽。

當故障迷霧籠罩，當常規手段失效，正是需要權威專家與高端設備介入的時刻。

廣東省華南檢測技術有限公司PCBA失效分析實驗室，以國內先進的設備集群為引擎，以科學的分析流程為導航，以資深的專家團隊為大腦，致力于成為高端制造業值得信賴的技術診斷與可靠性提升伙伴。

讓我們攜手，讓每一次失效，都成為產品邁向更高可靠性的階梯。
