引言：芯片失效分析的技術價值

芯片失效分析是幫助企業定位電子元器件故障根源與失效機理的檢測服務。本文描述芯片電氣過應力（EOS）燒毀案例，闡述芯片燒毀失效分析的全流程。內容涵蓋從故障現象確認、外觀檢查、電特性測試、熱成像、X-RAY、開封及SEM/EDS分析，到根因推斷與預防建議的提出。本文旨在為質量控制經理與電子工程師提供關于芯片失效，特別是EOS燒毀失效分析作為參考。

一、芯片EOS燒毀失效的背景

我們收到了4PCS電路板，是某產品的核心配件，其中NG品為2PCS，OK品為2PCS，根據失效情況可知是芯片擊穿，對其NG品芯片進行檢測分析其失效原因。

電氣過應力（EOS）就是給器件帶進的電壓或電流超出了它設計時能承受的最大值，這會讓器件性能變差或者直接被燒壞，EOS這件事持續的時間通常比靜電放電（ESD）要長，能量也更大，它的損傷經常表現為因為過熱引起的熱致失效問題。

芯片出現EOS燒毀的情況可能來自很多方面，比如電源系統里有瞬態噪聲或浪涌，負載不正常，散熱設計有缺陷，時序搞錯了或者應用條件超出了規定的范圍，大批量的EOS失效往往說明設計時留的余量不夠，應用環境沒控制好，或者供應鏈質量有波動，需要通過失效分析去找出根本原因，這樣才能采取有效的糾正和預防手段。

二、芯片失效分析檢測項目

在芯片失效分析檢測這個領域，專業的機構通常都會按照一種從外部到內部，從非破壞性的方法再到破壞性的方法，這樣一套系統性的分析流程來開展工作，以下就是一些關鍵分析步驟的技術層面描述，具體如下：

1. 外觀檢查

用光學顯微鏡或者體視顯微鏡去觀察失效樣品，做宏觀和微觀層面檢查，主要目的就是檢查封裝體表面有沒有機械損傷，裂紋，變色，鼓包，引腳腐蝕或者燒毀坑點這些異常情況，檢查過程中需要仔細看表面狀態，避免遺漏細小缺陷，因為有時候微小損傷也會導致器件功能失效，所以宏觀和微觀檢查都是很重要步驟，但實際操作中可能因為設備精度或人為因素影響檢查結果，需要結合其他分析手段綜合判斷。

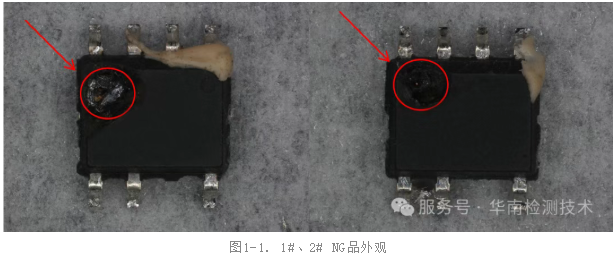

現對樣品1#、2#、3# 進行芯片拆卸，外觀拍照觀察到：1#、2# NG品有擊穿現象，3# OK品未發現明顯異常。

2. 電特性驗證

用萬用表、參數分析儀或者曲線追蹤儀，去比著量失效品跟良品每個引腳之間的電參數，測的東西有電源和地之間的絕緣電阻，輸入輸出腳的二極管特性，對地電阻值，還有關鍵管腳的工作電壓，這步是為了確認失效的電性表現，像是短路、開路或者漏電，然后把故障點給鎖定到特定的功能模塊上。

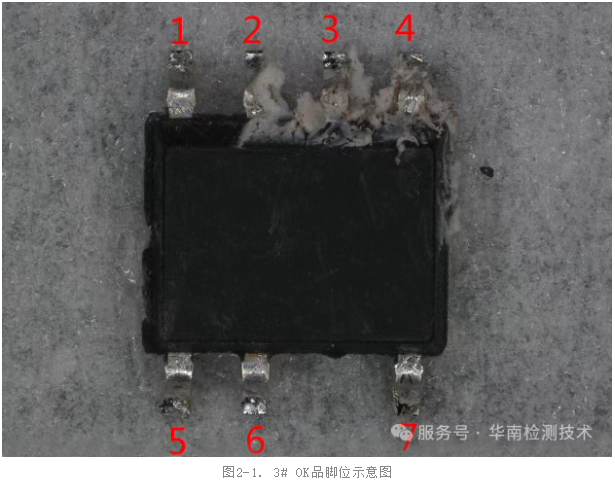

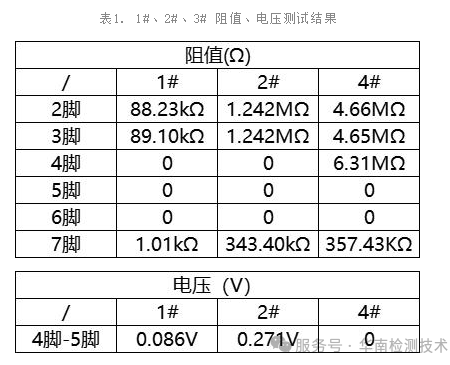

使用萬用表測量樣品1#、2#、3# 的阻值和電壓，結果顯示如下：

3. 熱成像分析

在通電或者帶進負載的情況下，用紅外熱像儀給芯片和它的模塊測溫度，能夠直接看到芯片表面上溫度是怎么分布的，找出那些發熱不太正常的地方，要是某個地方的溫度比設計時候想的要高很多，或者跟好的產品一比明顯更熱，這就能說明可能存在熱集中、功耗出了問題或者散熱的路子沒起作用了。

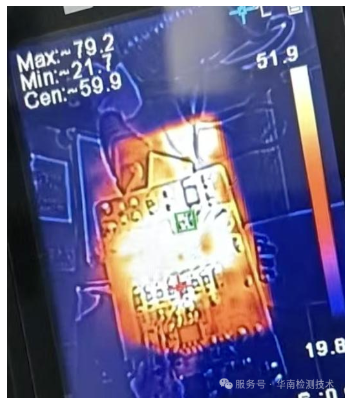

把4號OK品的外殼拿掉以后，通上電加上負載，用手拿著的測溫熱像儀一測，發現芯片表面上最熱的溫度平均到了78.7攝氏度。

4. X-RAY測試

用X-RAY成像系統對樣品做無損檢測，看芯片封裝里面物理結構，包括引線鍵合是不是完整，焊球連得好不好，芯片貼裝質量怎么樣，還有里面有沒有空洞、裂紋或者進了什么別的東西，對于EOS失效，經常能看到因為太熱而熔斷的鍵合線。

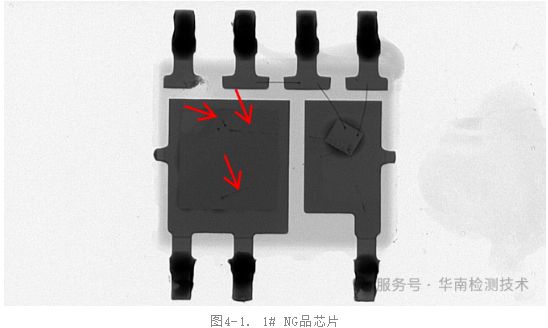

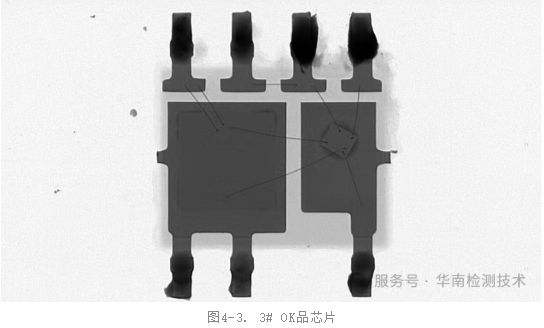

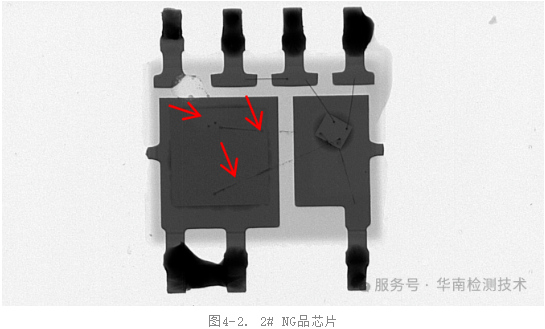

樣品1#、2#、3# 進行X-RAY分析，觀察可知：3# OK品焊線無異常，1#、2# NG品均有焊線燒斷現象。

5. 開封與內部光學檢測

用化學腐蝕或者等離子刻蝕的辦法，把芯片的塑料封裝給去掉了，讓里面晶圓、鍵合線和焊盤露出來，在光學顯微鏡下看內部的樣子，直接看晶圓表面上有沒有金屬互連線熔掉，硅材料燒壞，鈍化層裂開，還有因為高溫引起的變色、碳化這些損傷，這是確定EOS熱損傷類型和范圍的經常用到的步驟。

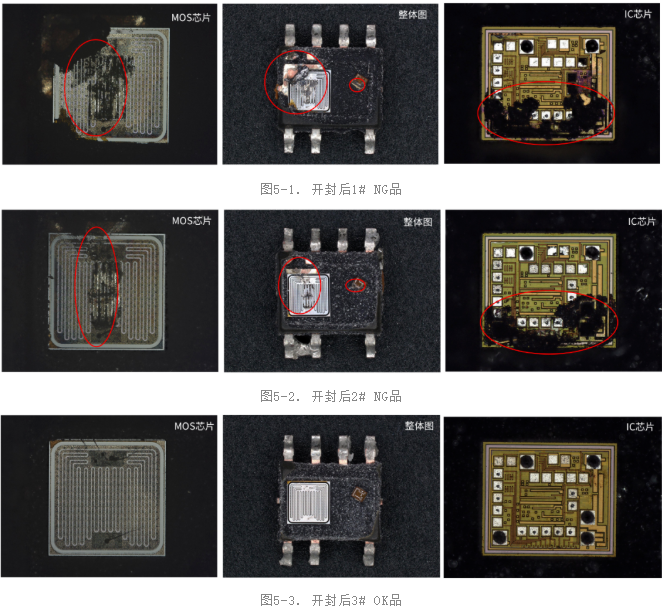

對樣品 1#、2#、3# 樣品進行開封測試，處理后發現：1#、2#NG品焊線有燒斷現象，芯片表面均有大面積的燒傷異常；3#OK品焊線在開封過程中藥水腐蝕，有熔斷現象，芯片表面無明顯異常。

?

6. 掃描電鏡與能譜分析

用掃描電子顯微鏡去看了開封后芯片里那些有損傷的地方，在高倍率下看它們的微觀樣子，還用了X射線能譜儀對選出來的小區域做元素成分的定性和半定量分析，SEM拍出來的圖像顯示出熔融、再結晶這些微觀結構上的變化，EDS分析就能識別出元素是不是異常，比如在燒毀的區域測到氧元素含量變高了，這說明發生了氧化，或者檢測到來自封裝材料的碳元素富集，說明有機材料碳化了，這些都給“過熱”這個結論提供了成分上的證據。

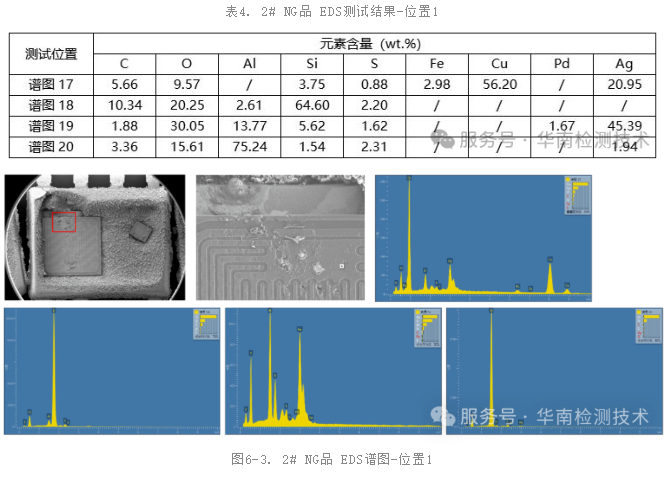

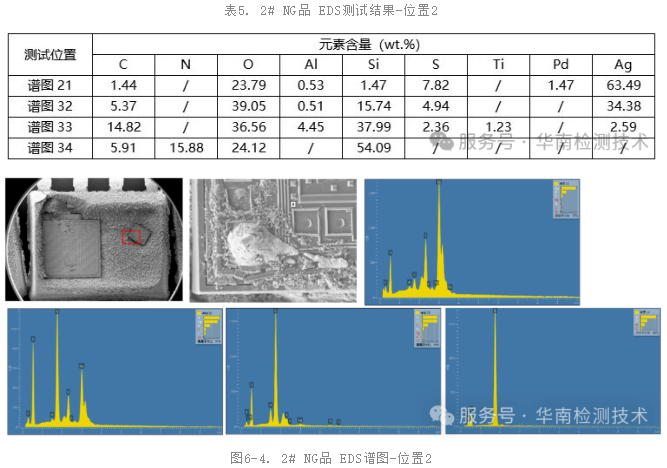

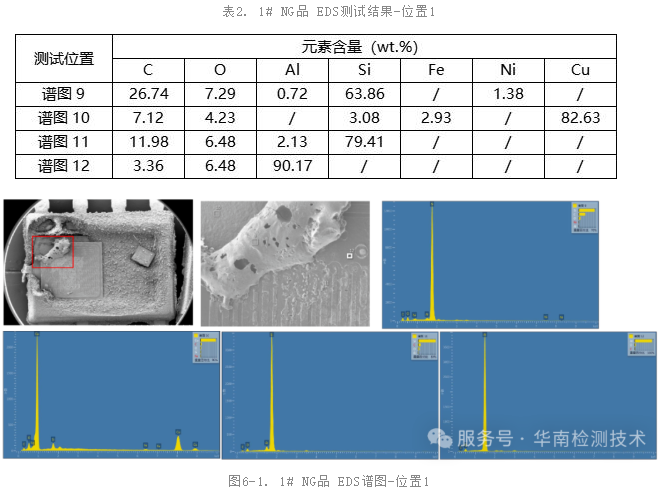

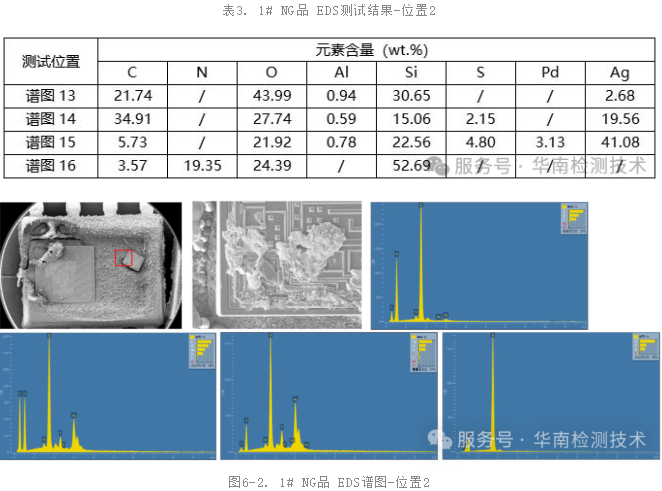

對樣品1#、2# 和3# 的芯片位置進行掃描電鏡拍照和能譜成分分析，結果如下

三、從數據到根因的邏輯推斷過程

芯片失效分析的核心在于構建從觀測現象到物理根因的完整證據鏈。分析邏輯通常遵循以下路徑：

現象關聯：將電特性失效（如電源對地短路）與內部物理損傷（如電源焊盤下方晶圓燒毀）進行空間與功能上的關聯。

損傷模式識別：根據內部形貌特征（大面積熔融、材料遷移）和元素分析結果，區分損傷模式為EOS熱燒毀，而非ESD、閂鎖效應或機械應力損傷。

能量與熱路徑分析：結合熱成像確定的發熱部位、電路布局及失效點位置，分析過電流或過電壓的可能路徑，并評估芯片封裝、焊點及系統PCB的散熱能力是否不足。

廣東省華南檢測技術有限公司：http://www.yf-leather.com.cn/

根本原因判定：綜合所有數據，推斷失效的觸發條件與根本原因。可能歸因于：

芯片設計：內部電路耐壓/耐流裕度不足，功耗密度過高。

系統應用：外部電源瞬態超標，負載瞬變劇烈，散熱條件不符合規格要求。

制造與工藝：封裝存在熱阻過大的缺陷（如貼裝空洞、界面材料不良），鍵合工藝薄弱點。

在所述案例中，證據鏈（異常高溫點→鍵合線熔斷→晶圓大面積燒毀與碳化）連貫地指向了“因芯片內部及封裝層級散熱效率不足，導致工作熱量持續積累，最終引發晶圓熱失控并EOS燒毀”的結論。

四、基于分析結論的預防與改進措施

失效分析的最終價值在于驅動質量提升與風險預防。專業的芯片失效分析機構在報告中將提供基于工程實踐的改進建議，例如：

設計層面：建議優化芯片內部電路的布局以平衡熱分布；重新評估并強化電源與I/O接口的瞬態保護設計；選擇熱性能更優的封裝形式。

應用層面：建議在系統板級設計中增加電源濾波網絡及瞬態電壓抑制器件；優化散熱方案，如改進散熱片設計、使用高熱導率界面材料、確保風道暢通；嚴格限定芯片的工作環境條件。

質量控制層面：建議加強對芯片供應商的可靠性認證與來料檢驗，增加高溫工作壽命等可靠性測試項目；在組裝工藝中監控芯片貼裝和焊接質量，減少熱界面缺陷。
