工業CT送樣說明及案例展示

工業CT技術自誕生以來，首先被用于醫療診斷與材料檢測，隨著CT技術進步及測量精度提高，其應用范圍擴展到工業產品測量領域并逐漸嶄露頭角。對于傳統接觸式或光學非接觸式三坐標測量設備，物體內部結構尺寸的無損測量是生產實踐中的難題之一，工業CT技術為解決這類難題提供了一種有效的途徑。

送樣注意

本實驗室工業CT屬于微焦點型，能量穿透性有限，實驗室最高管電壓225kV，等效鋼厚度25mm。太厚材料及材料種類復雜樣品掃描效果需要打樣確認。專門針對電路板不可見焊錫處批量檢測的自動工業CT檢查系統最高電壓130kV，能適應大部分電路板尺寸規格要求，具體送樣注意如下：

工業CT不是萬能的，不同規格的設備適用的材料，大小都不同，對低密度材料不適用，空間分辨率越高成像視野范圍越窄。

工業CT前，請明確密度，大小以及預期想得到的效果，比如你希望看裂縫，孔隙，如果孔隙和裂縫很小，樣品就不能太大，比如20×20×20(mm)最高可到10μm左右空間分辨率（2048×2048圖像重建矩陣下）

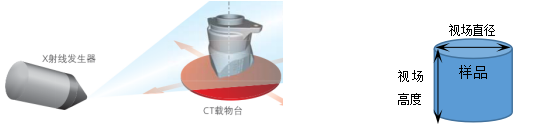

本實驗室CT尺寸和空間分辨率大致關系是：材料圓柱尺寸（按圓柱體算）/空間分辨率=10mm/10μm（以射線垂直透過樣品方向旋轉形成的柱體直徑為旋轉視場直徑確定材料尺寸，重建矩陣1024×1024下，套用此比例估算大致分辨率，見示意圖如下）。

樣例1

金屬鑄件CT掃描和關鍵尺寸測量——基于CT掃描成像結果采用VGStudio MAX3.4做表面分析獲得樣件表面輪廓，對需尺寸測量區域做幾何形狀最小二乘法的擬合獲得相對尺寸信息并做標注。

相關參數：

分辨率：0.065mm

視場直徑：30.5mm

重建矩陣：1024×1024

投影張數：2400

掃描展示說明：

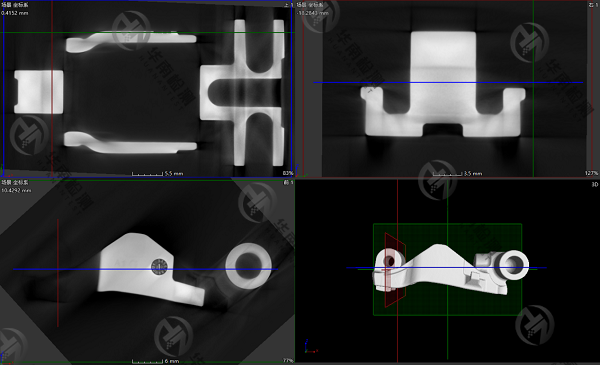

工業CT掃描三視圖及體渲染結果

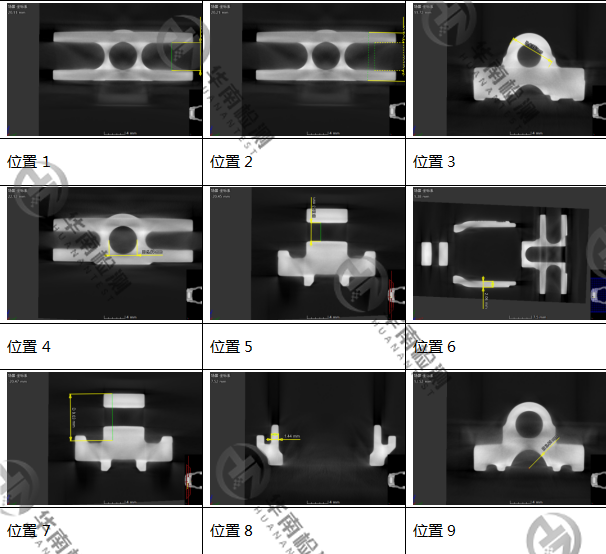

關鍵區域尺寸擬合測量結果

樣例2

器械內窺鏡鏡頭部由金屬、玻璃、塑料等多種材料構成，CT三維掃描獲得內部結構并對內部透鏡、棱鏡等部件尺寸測量，對能夠獲得良好表面的結構部件做基于表面測定，同時結合人工直接測量手段對關鍵尺寸做了測量。

相關參數：

分辨率：0.032mm

視場直徑：32mm

重建矩陣：990×1000

投影張數：2400

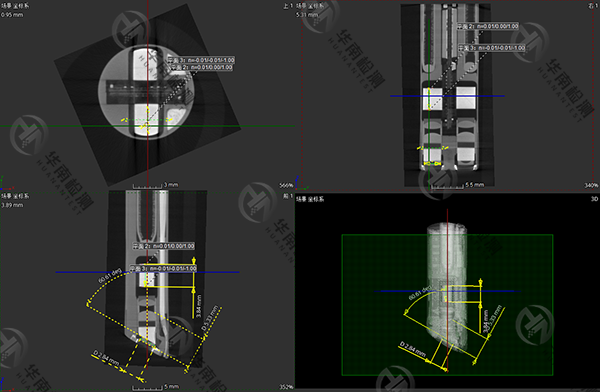

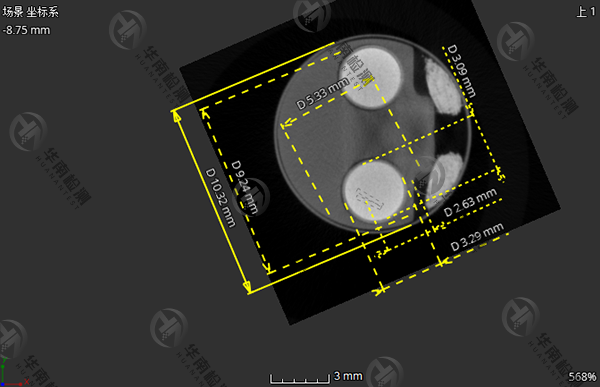

掃描展示說明：

總結說明

通過工業CT檢測掃描后，可以準確地為客戶在無損條件下檢測出物體各個部位的不同尺寸，幫助工程師了解樣品的尺寸，進而進行優化設計和工藝改進，大幅加速產品的開發速度以及逆向工程流程。
