引言：為什么你的電源適配器會突然“罷工”？

在日常的電子產品研發或使用中，你是否遇到過電源適配器突然失效、設備無法啟動的情況？拆開外殼，往往能聞到一股異味，甚至看到電解電容的防爆閥已經開啟，電解液干涸。這背后究竟是什么原因？本文將通過我們失效分析實驗室近期處理的一起真實電容失效分析案例，帶你完整復盤整個檢測流程。我們將從外部目檢到內部微觀結構觀察，一步步揭示失效的真兇——EOS（過電應力）擊穿。通過通俗易懂的解讀，我們希望幫助電子工程師了解元器件失效分析的方法與價值，當你的產品遇到類似問題時，知道如何借助專業的失效分析檢測機構找到根因。

一、專業解讀：什么是電容失效分析？

簡單來說，電容失效分析就是給失效的電容做一次徹底的“尸檢”。電容在各種應力（電壓、電流、溫度、濕度）下，其內部材料會發生物理和化學變化，導致容量衰減、漏電流增大甚至短路。我們失效分析實驗室的任務，就是通過一系列標準化的檢測手段，找到導致電容失效的根本原因。這不僅僅是判斷“壞了”，而是要回答“為什么會壞”——是設計裕量不足？是生產制造缺陷？還是使用過程中遇到了異常的電應力？對于硬件研發人員來說，一份詳細的元器件失效分析報告，是改進設計、提升產品可靠性的關鍵依據。

二、案例還原：一次完整的電容失效分析全過程

近期，一家電源適配器廠商發現其產品在客戶端出現批量失效。他們將故障樣品送到了我們失效分析檢測機構，希望通過電容失效分析找出問題。以下是整個分析過程的實操還原：

第一步：外部目檢——發現明顯異常

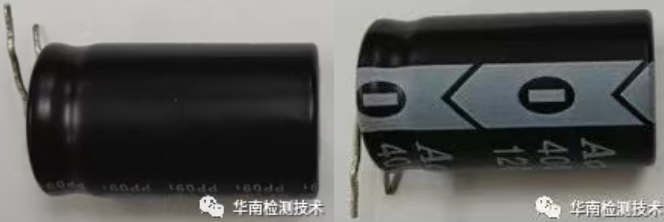

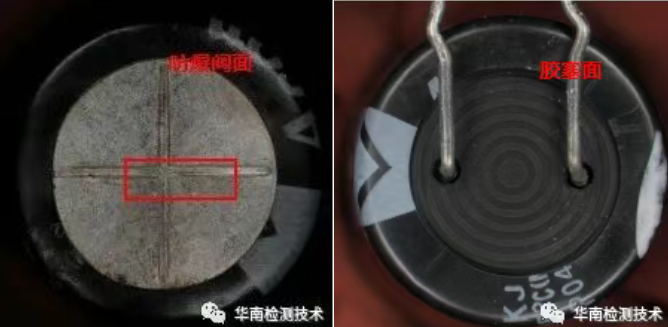

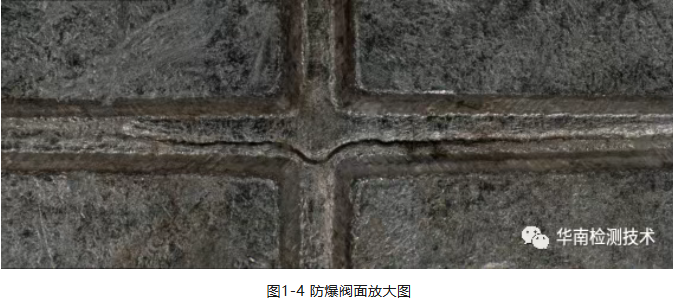

我們首先使用基恩士數碼顯微系統對電容外觀進行觀察。熱縮管套和橡膠塞端看起來沒有異常。但當我們將鏡頭對準底部的防爆閥時，問題顯現了：防爆閥已經破裂，并且周圍有明顯的電解液漏液痕跡。這個現象初步將懷疑方向指向了內部壓力過大。

第二步：X-Ray透視——排除結構裝配問題

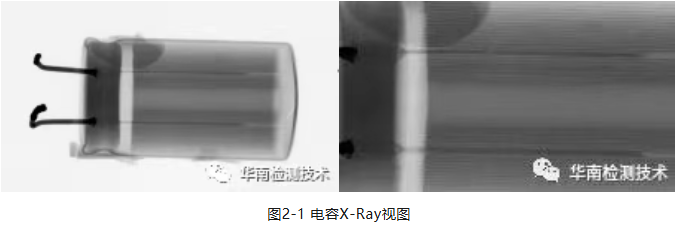

為了查看內部結構是否錯位，我們使用DAGE-XD7500VR進行X-Ray透視。圖像顯示，電容內部的卷芯結構整齊，鋁梗和引線連接正常。這一步排除了由于內部短路或裝配不良導致的失效，將焦點進一步集中在電性能上。

第三步：性能測試——數據證實電性能惡化

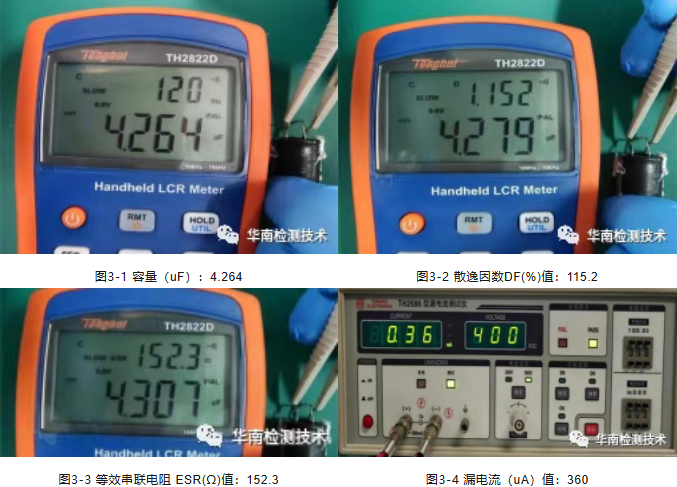

我們使用LCR電橋和漏電流測試儀對電容的關鍵參數進行了測量：

容量：標稱值應該較高，實測僅剩4.264uF，幾乎失效。

散逸因數DF：正常值通常較低，實測高達115.2%，說明介質損耗極大。

等效串聯電阻ESR：正常值應在毫歐級，實測高達152.3Ω，這意味著電容已經無法起到濾波作用，且自身發熱嚴重。

漏電流：正常值很小，實測高達360uA，表明絕緣性能已被破壞。

這些數據非常直觀地告訴我們，這顆電容的內部介質已經嚴重劣化。

第四步：解剖內部檢查——尋找物理證據

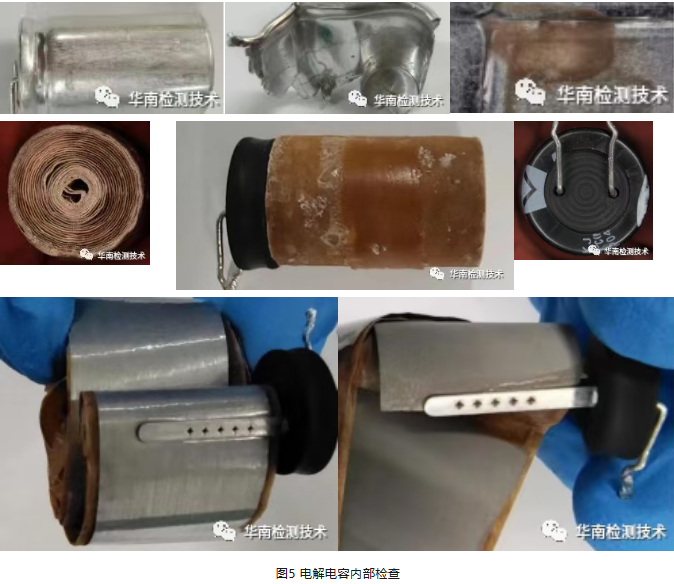

剝離熱縮管，打開鋁殼后，內部情況一目了然：芯子干枯、發黃，固定膠帶破損，鋁殼內壁甚至有黃色附著物。這些都是電容內部長時間高溫、電解液干涸的典型特征。

第五步：SEM微觀分析——鎖定最終元兇

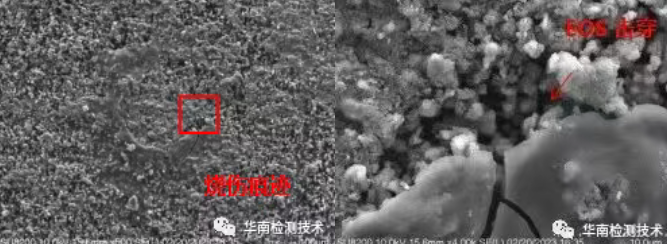

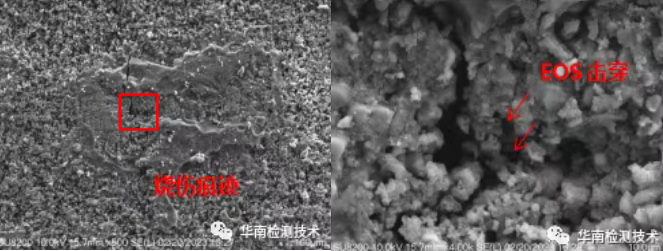

為了看清陽極鋁箔的真實狀態，我們將其放入日立SU8220掃描電子顯微鏡下觀察。在高倍放大下，陽極鋁箔表面出現了明顯的燒傷結疤痕跡。這種特征形態是典型的EOS（過壓或過流）擊穿。這意味著在某一時刻，一個異常的電壓或電流沖擊直接擊穿了氧化膜介質。

三、深度剖析：EOS擊穿是如何發生的？

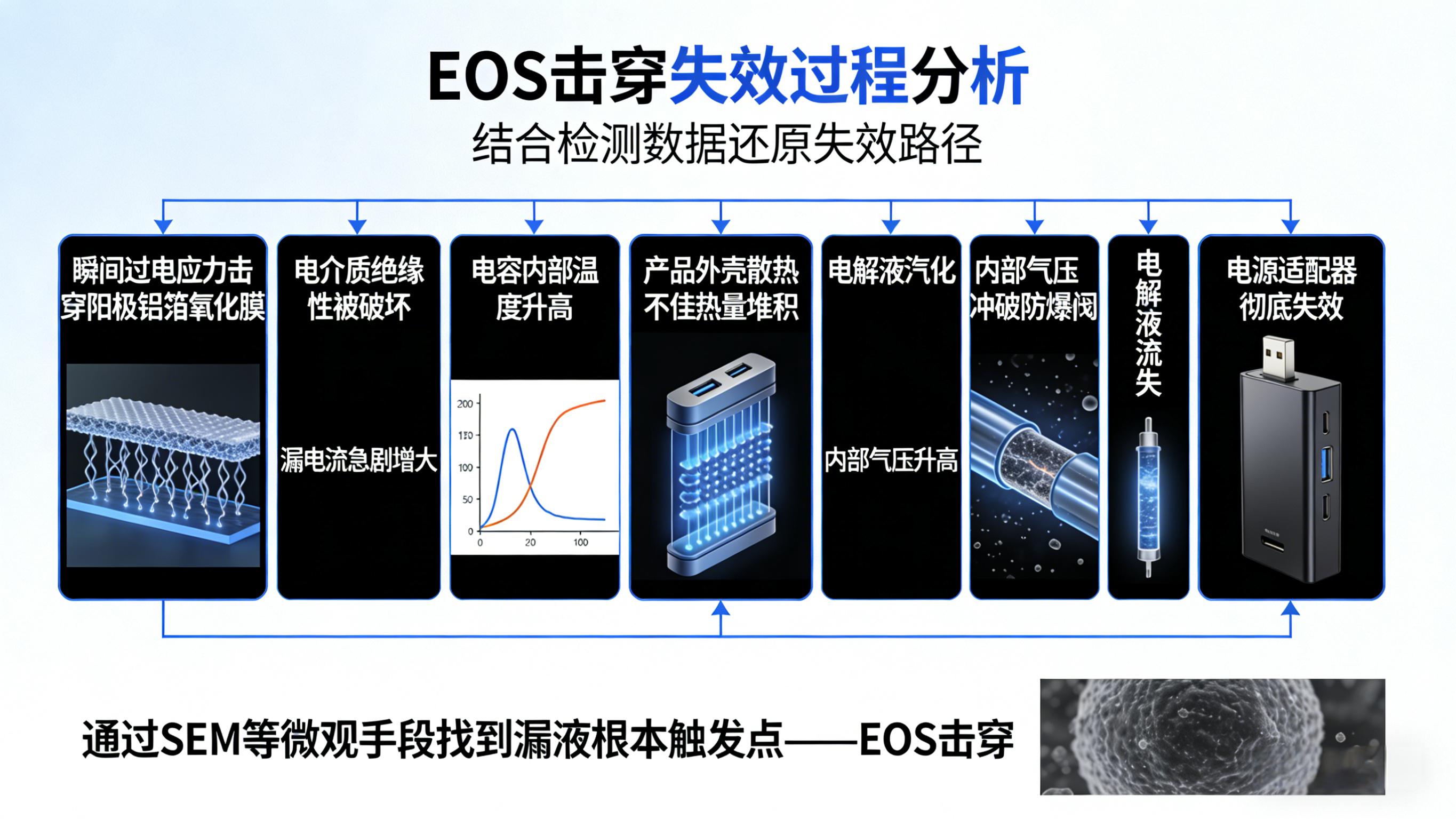

結合上述所有檢測數據，我們還原了這次失效的發生過程：由于瞬間的過電應力（EOS）擊穿了陽極鋁箔的氧化膜，導致電介質的絕緣性被破壞。這使得漏電流急劇增大（實測360uA），電容內部溫度隨之升高。同時，由于產品外殼散熱條件不佳，熱量堆積無法散出，形成惡性循環，最終導致電解液汽化，內部氣壓沖破防爆閥，電解液流失，電源適配器徹底失效。這個案例告訴我們，電容失效分析不僅要看到表面的漏液，更要通過SEM等微觀手段，找到導致漏液的根本觸發點——EOS擊穿。
