引言： 本文旨在系統闡述PCBA焊點失效的根本原因、科學分析流程與專業解決方案。您將全面了解常見的焊點失效模式，以及專業的PCBA失效分析實驗室如何通過一系列高端技術（如外觀檢查、工業CT掃描、切片、SEM/EDS分析）來定位問題根源。本文以經典“焊點吹孔”案例切入，深入解讀失效機理，為面臨焊接可靠性挑戰的電子制造企業提供清晰的技術路徑與決策依據。

PCBA焊點失效的常見類型與嚴重性

PCBA焊點是電子組件電氣連接跟機械固定的核心，它可靠性直接決定產品壽命，常見的焊點失效遠不止于“吹孔”，更包含多種隱蔽性危害，比如，虛焊跟冷焊會導致連接時通時斷，引發設備功能間歇性異常，焊點裂紋（特別是BGA組件下的熱疲勞裂紋）會在溫度循環里逐漸擴展，最終導致開路失效，此外，金屬間化合物（IMC）層過厚、疏松或開裂，會顯著削弱焊點機械強度，引發脆性斷裂，這些失效通常源于設計、材料、工藝或環境應力的綜合作用，必須借助專業PCBA失效分析來準確歸因。

PCBA焊點失效分析檢測流程：從現象到本質的科學診斷

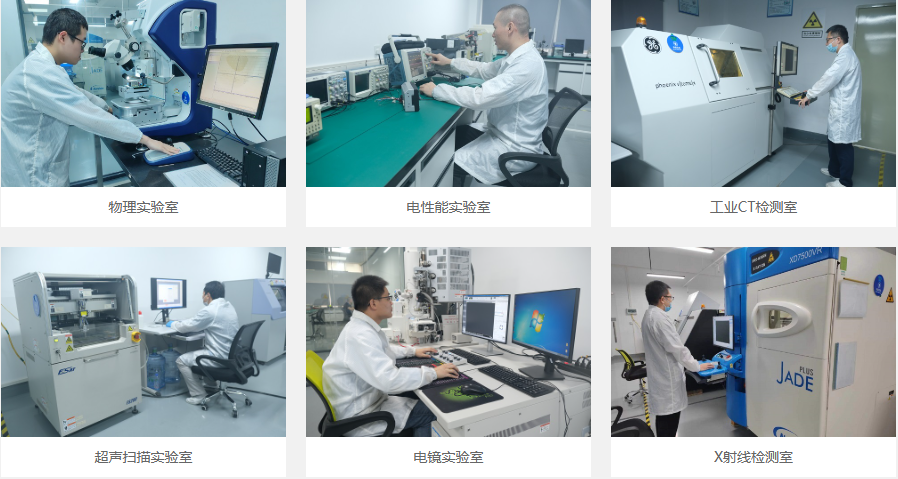

面對一個失效焊點，一套系統化的分析流程是確保結論準確的關鍵，專業的PCBA失效分析實驗室遵循嚴謹步驟，

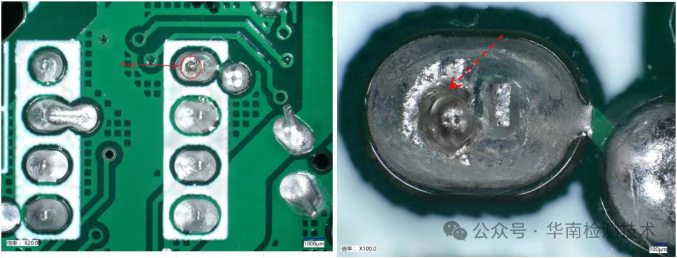

先進行詳盡的外觀光學檢查，記錄失效形貌、位置及周圍異常。

接著采用工業CT掃描檢測透視焊點內部，立體呈現空洞、裂紋、填充不足等缺陷的尺寸與分布。

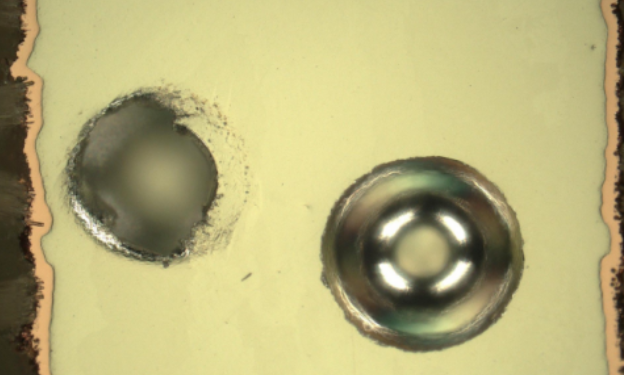

隨后，借助顯微切片分析制備特定截面，在顯微鏡下準確觀察焊點內部結構、IMC形態及界面結合情況。

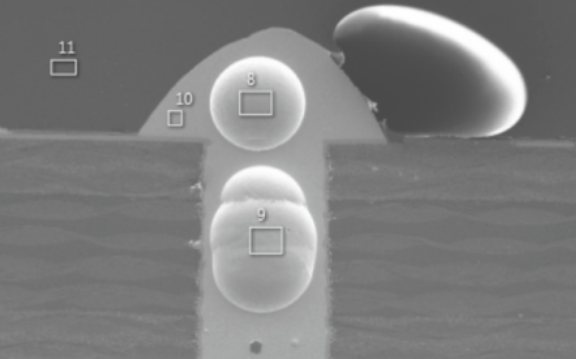

最終，利用掃描電鏡（SEM）進行高倍形貌觀察，并結合能譜儀（EDS）進行微區成分分析，以鑒別污染物、氧化狀況或材料異常，這一套流程確保了分析結論的全面性與權威性。

專業技術設備如何揭示微觀真相：以“吹孔”為例

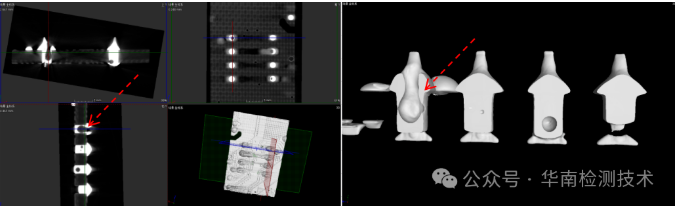

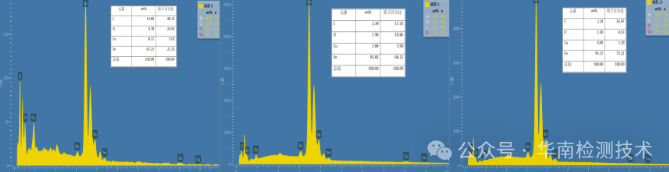

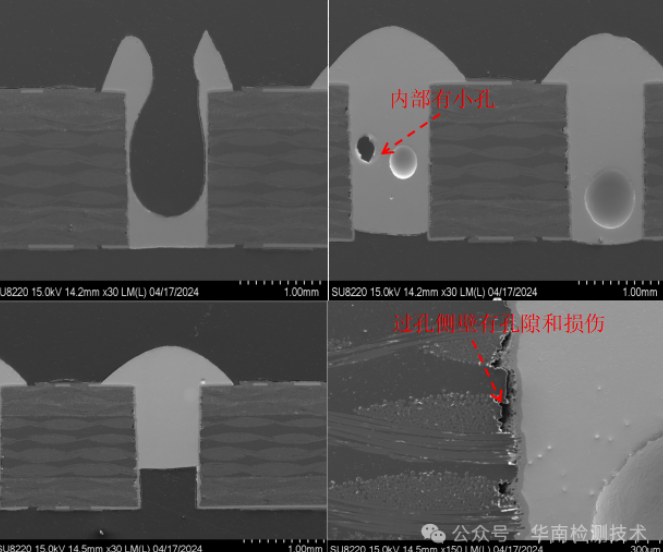

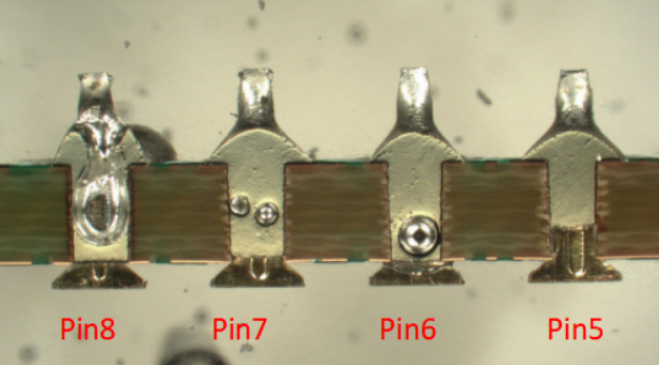

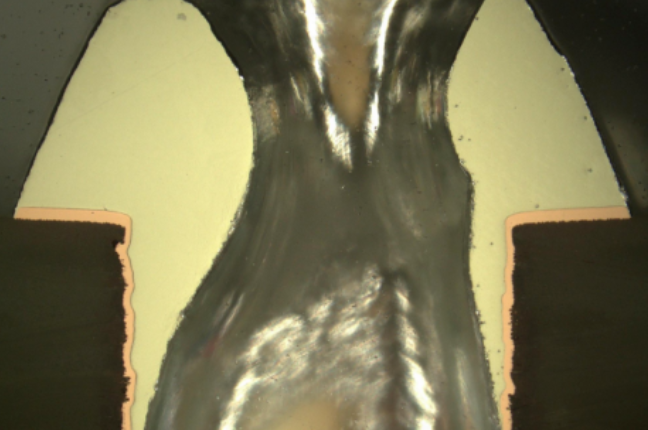

在本文開篇提到的開關電源板“焊點吹孔”案例里，正是上述技術的綜合應用鎖定了真因，工業CT掃描先直觀揭示了焊點內部不規則的大空洞，隨后的切片分析進一步發現，PCB基材本身存在疏松，且孔壁粗糙，這為氣體和潮氣的儲存給出了空間，關鍵的SEM/EDS分析則在空洞內檢測到了有機污染物殘留（如助焊劑分解物），結論明確指出：PCB來料質量（基材疏松、孔壁粗）結合存儲吸潮，在波峰焊高溫下產生大量氣體，最終形成吹孔與空洞，這個案例生動展示了，專業的失效分析檢測機構如何像“偵探”一樣，層層深入，用證據鏈還原失效發生全過程。

為何專業的PCBA失效分析至關重要？

當產品出現焊接不良時，盲目的工藝調整往往治標不治本，甚至可能帶進新問題，專業的PCBA焊點失效分析報告，能給出無可辯駁的數據支持，它不僅能回答“焊點失效怎么辦”，更能精準回答“失效根源是什么”——是設計缺陷、PCB來料問題、焊料合金異常，還是工藝參數不當，這份報告是您與供應商進行質量追溯與責任判定的權威依據，也是指導生產線進行有效工藝改進、避免問題復發的行動藍圖，它從根本上幫助企業降低售后風險，提升品牌聲譽。

華南檢測中心：http://www.yf-leather.com.cn/news_x/354.html

選擇華南檢測，獲得值得信賴的精準分析

作為專業的第三方失效分析檢測機構，廣東省華南檢測技術有限公司依托資深的分析專家團隊與完備的高端設備平臺，致力于為客戶提供直達根源的PCBA失效分析服務。我們深刻理解焊點失效分析對保障生產與質量的重要性。我們的服務不僅止于出具一份報告，更著眼于為客戶提供預防性建議與解決方案，如針對吸潮問題建議預烘烤，針對PCB質量問題提供來料檢驗標準指導。

若您的產品正面臨焊接可靠性挑戰，或希望預防潛在風險，歡迎立即聯系華南檢測進行專業咨詢與技術交流。讓我們以科學的分析手段，為您的產品質量與可靠性保駕護航。
