摘要：面向中小型電子產品制造商的質量負責人，本文直擊產線中反復出現、原因不明的元器件失效痛點。文章將深入技術現場，解析ESD損傷、焊接不良、材料老化等核心難題，并穿插真實微型案例，展現專業失效分析實驗室如何運用高端設備（如SEM/EDS）層層剝繭，定位根源，最終提供從咨詢到報告的全流程解決方案，為企業降低質量損失、明確供應鏈責任。

一、引言：面對反復的產線不良，您的排查是否陷入死胡同？

在SMT車間的末端，測試工程師又一次皺起了眉頭。同一塊PCBA板，在上一輪測試中通過了，本輪卻出現了功能異常。更換某個IC后恢復正常，但失效的IC在其他板上測試，有時又能“復活”。

這種間歇性、隨機性的故障，是電子制造業中最耗費精力與資源的難題之一。它可能源于一顆電容、一個電阻，或是一片集成電路內部看不見的損傷。企業內部的質量團隊，往往受限于常規的萬用表、示波器甚至X光機，面對此類深層失效時，容易陷入“猜測-替換-再猜測”的循環，無法觸及問題的根本。

這時，專業的電子元器件失效分析就不再是可選項，而是停止損失、提升產品可靠性的關鍵決策。

二、技術視角：那些隱藏在微觀世界里的失效“元兇”

失效的表現大同小異——短路、開路、參數漂移。但其背后的物理化學機理卻千差萬別。理解這些常見“病因”，是有效分析的第一步。

1. 過電應力損傷：看不見的“閃電”

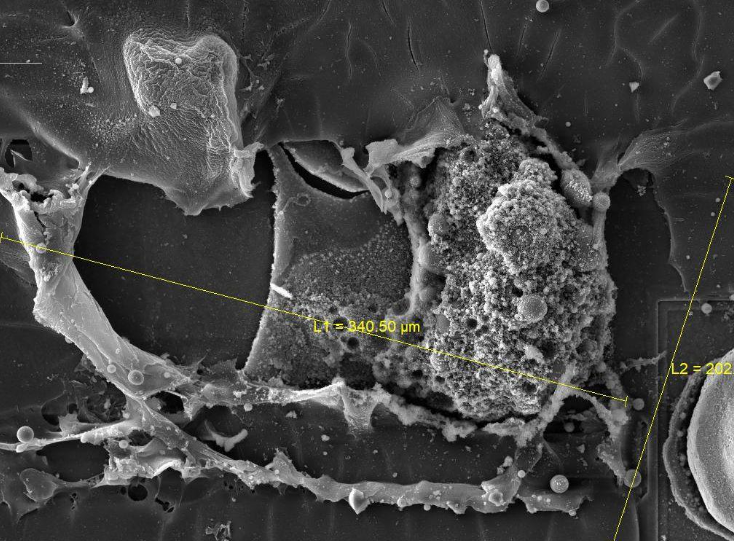

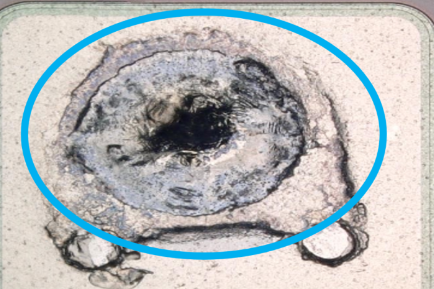

靜電放電（ESD） 是集成電路的頭號隱形殺手。一個員工在未做好防護的情況下觸摸芯片引腳，人體攜帶的數千伏靜電可能在瞬間釋放，造成柵氧化層擊穿或金屬線路熔融。這種損傷可能是潛伏性的，器件不會立即失效，但在后續使用中會提前老化。我們曾在一個客戶送檢的藍牙模塊主控芯片內部，通過掃描電鏡（SEM，用于觀察微觀形貌） 發現了僅1微米大小的熔融點，正是典型的ESD損傷形貌，根源是產線某個工位的離子風機失效。

2. 工藝缺陷：來自制造過程的“內傷”

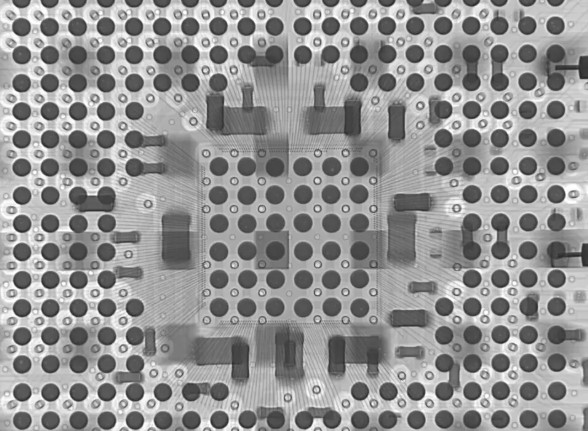

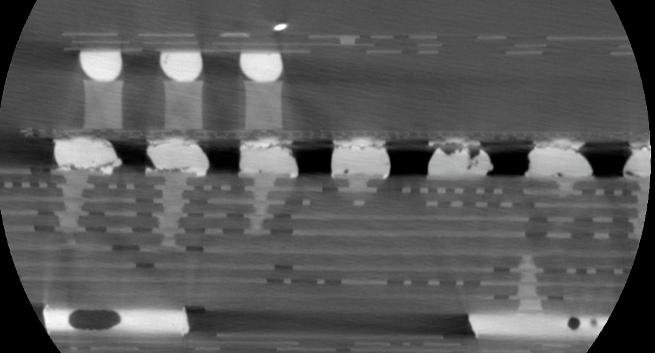

焊接不良占PCBA失效的極高比例。例如，虛焊會導致連接時通時斷。僅憑二維xray檢測有時難以判斷焊點內部的真實結合情況。我們使用3D 工業CT掃描技術，曾清晰還原出一個BGA焊球底部存在大面積空洞（空洞率超40%）的三維模型，這導致了器件在振動環境中接觸不穩定。該問題源于客戶回流焊的溫度曲線設置不合理，峰值溫度不足。

3. 環境與材料老化：時間與環境的“共謀”

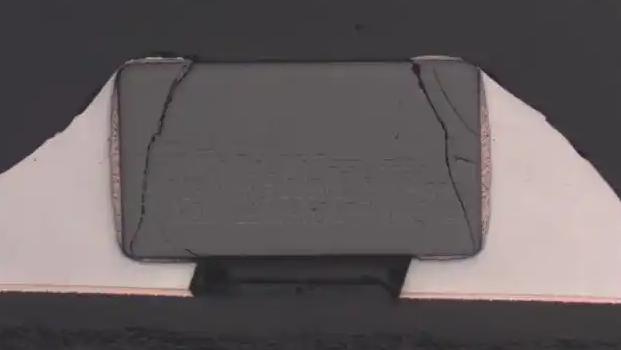

高溫、高濕、化學腐蝕環境會緩慢地侵蝕元器件。例如，某戶外通信設備中的多層陶瓷電容（MLCC） 頻繁失效。通過截面切片分析，我們在顯微鏡下看到電容內部電極出現了整齊的斷裂。根本原因是PCB在安裝時彎曲應力過大，而MLCC本身對機械應力敏感。我們建議客戶優化板卡支撐點和焊接工藝，問題得以解決。

三、為何內部團隊難以獨立完成深度失效分析？

很多企業擁有基礎檢測設備，但面對復雜失效時仍感無力。這主要源于三個維度的差距：

設備鏈條的完整性：深度分析需要一系列專業設備構成的技術鏈條。例如，從發現異常點的聲學掃描顯微鏡（C-SAM），到定位微觀缺陷的SEM，再到分析元素成分的能譜儀（EDS），每一環都不可或缺。自建這樣一套實驗室，成本高達數千萬元，對大多數企業而言并不現實。

技術與經驗的深度：操作這些昂貴設備并正確解讀數據，需要兼具材料科學、半導體物理和電子工程背景的資深工程師。例如，SEM圖像中一個輕微的明暗對比，可能代表著不同的失效機理，這嚴重依賴分析人員的經驗庫。

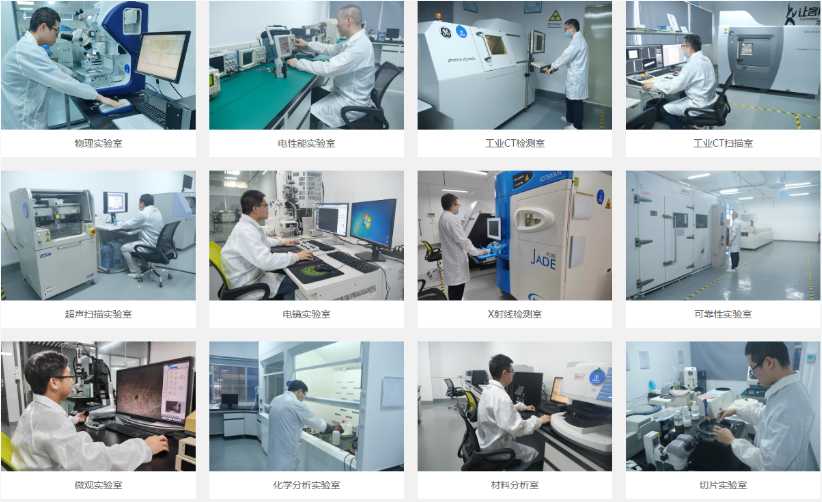

客觀性與權威性：當失效涉及供應商責任時，內部報告的公信力往往受到質疑。具備CNAS/CMA資質的第三方失效分析檢測機構出具的報告，在法律和商業層面更具權威性，是解決供應鏈糾紛的有力技術證據。

四、走進專業實驗室：我們的分析如何層層深入

在廣東省華南檢測技術有限公司的元器件失效分析實驗室，我們遵循一套嚴謹的邏輯流程，確保不遺漏任何線索。

步驟一：無損檢測，保存“現場”

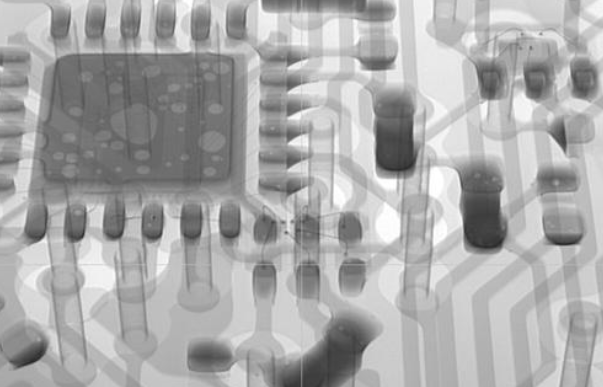

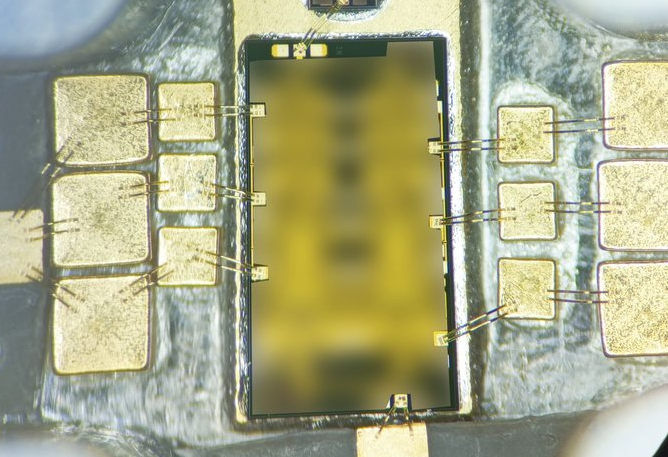

首先，利用金相顯微鏡進行全方位外觀檢查，尋找裂紋、鼓包、燒焦等痕跡。同時，采用X射線檢查機對樣品進行透視，在不破壞樣品的前提下，檢查內部引線、焊點、空洞等結構性問題。這一步至關重要，它決定了后續的分析方向。

步驟二：電性能驗證，定位失效端口

使用精密電參數測試設備，準確測量失效器件的電流-電壓（IV）特性曲線、漏電流、閾值電壓等參數，與正常品進行對比，量化失效模式，并初步判斷失效點位于哪個功能端口或結構。

步驟三：破壞性物理分析，揭示內在本質

根據前兩步的線索，可能需要進入破壞性分析階段。這包括：

開封：對于塑封芯片，使用化學或機械方法精準移除封裝料，暴露芯片表面。

切片制樣：通過精密研磨拋光，制作出目標的橫截面，以便觀察內部層間結構、焊點界面、鍍層質量等。

聚焦離子束（FIB）：對納米尺度的特定區域進行切割、沉積，制作透射電鏡樣品或直接進行電路修補。

步驟四：微觀形貌與成分分析，找到“鐵證”

這是鎖定根本原因的關鍵一步。將制備好的樣品置于掃描電鏡（SEM） 下，可觀察到納米級別的微觀形貌。同時，能譜儀（EDS） 能對微區進行元素成分分析。例如，我們曾通過EDS分析，確認一個失效電阻表面的黑色異物是硫化銀，從而判定失效源于環境中的硫氣腐蝕，而非元器件本身質量問題。

五、從分析報告到解決方案：實現價值閉環

我們提供的不僅是一份檢測報告，更是一套解決方案。報告會明確給出：

失效模式與機理：清晰界定是過電應力、熱應力、機械應力還是化學腐蝕導致。

根因判斷：指向設計缺陷、物料缺陷、工藝問題還是使用不當。

預防與改進建議：

設計端：建議增加ESD保護電路，優化散熱路徑。

工藝端：調整焊接溫度曲線，改善三防漆涂覆工藝。

物料端：推薦更具可靠性的器件型號或品牌。

管理端：加強車間ESD防護點檢，完善倉儲環境控制。

華南檢測中心：http://www.yf-leather.com.cn/aboutus.html

六、您的明確行動路徑：四步終結故障困擾

面對持續的失效問題，請立即停止低效的內耗。與我們合作，只需四個清晰步驟：

第一步：技術咨詢與委托

聯系我們的失效分析專家（可通過官網或電話），詳細描述故障現象、發生背景和您的初步分析。我們將進行初步技術評估。

第二步：寄送樣品與方案確認
根據指引寄送代表性失效樣品及良品對照。我們收到后，將制定詳細的分析方案、周期及報價，與您確認后執行。

第三步：專業分析與報告編制
我們的工程師團隊將利用前文所述的全套設備與技術，開展深度分析，并在約定周期內完成包含完整證據鏈和數據圖片的電子元器件失效分析報告。

第四步：報告解讀與改進實施
我們可提供報告解讀服務，協助您理解技術結論，并推動改進措施在生產、設計或供應鏈中落地，真正解決問題，防止復發。

質量損失每天都在發生，而決策的時機稍縱即逝。選擇廣東省華南檢測技術有限公司，就是選擇了一支擁有高端設備和資深專家的專業“故障診斷”團隊。讓我們幫助您穿透迷霧，直達根源，為您的產品可靠性和企業利潤保駕護航。
