在電子產品日益精密與高度集成的今天，一個肉眼不可見的微小焊接缺陷，便可能導致整個設備功能失效。如何精準評估PCB（印制電路板）和PCBA（印制電路組件）的內部質量與焊接可靠性？PCB/PCBA切片分析，或稱金相切片分析，正是解決這一難題的核心技術手段。本文將為您系統闡述PCB/PCBA切片分析的定義、價值、關鍵應用場景，以及選擇專業切片分析機構對于確保產品可靠性的重要意義。

一、什么是PCB/PCBA切片分析？

PCB是承載電子元器件的基板，PCBA則是將元器件焊接組裝到PCB后形成的功能模塊。而PCB/PCBA切片分析是一種精密的微區檢測技術。它通過特定的取樣、鑲嵌、研磨、拋光和顯微觀察流程，將待測樣品制成一個平整、光滑的橫截面，從而暴露并觀察其內部結構。

這項技術也被稱為金相切片分析或微切片分析。它能夠直觀地呈現PCB內部各層結構、銅箔厚度、孔銅完整性，以及PCBA上焊點的內部形態、界面結合狀況等關鍵信息，是進行質量評估、工藝驗證和失效分析不可或缺的“顯微手術刀”。

二、為何必須進行切片分析？

在電子制造領域，許多關鍵的質量問題隱藏在材料內部或焊接界面之下，僅憑外觀檢查（AOI）或X射線檢測（AXI）無法完全判定。切片分析的核心價值在于提供無可辯駁的截面證據。

通過專業的PCB切片或PCBA切片分析，工程師可以：精確測量鍍層與材料厚度；評估通孔、盲孔、埋孔的鍍銅質量；觀察焊料與焊盤界面形成的金屬間化合物（IMC）層；檢測焊點內部空洞、裂紋、虛焊等缺陷；分析PCB層壓是否存在分層、白斑等問題。它為工藝優化提供了直接的數據支持，為產品失效找到了根本原因。

三、關鍵應用場景解析：從失效分析到工藝控制

切片分析的應用貫穿于電子產品的研發、生產與質量管控全周期。以下幾個場景尤為關鍵：

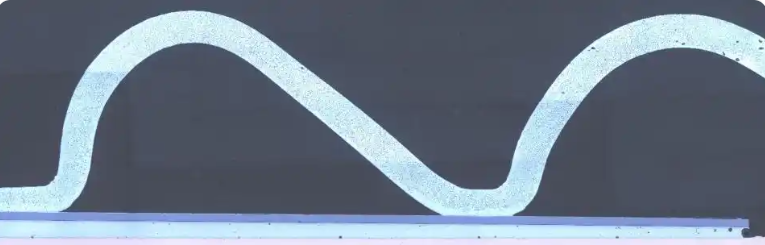

1. 焊接失效的根本原因分析

當PCBA出現開路、短路或間歇性故障時，切片分析是定位微觀缺陷的最直接方法。通過定位故障點并制作切片，可以清晰揭示是否為焊點內部裂紋擴展、IMC層過度生長導致脆斷、界面虛焊，或是PCB孔銅斷裂、內層線路損傷所致。這種分析為明確責任歸屬和制定糾正措施提供了鐵證。

2. 金屬間化合物（IMC）層評估

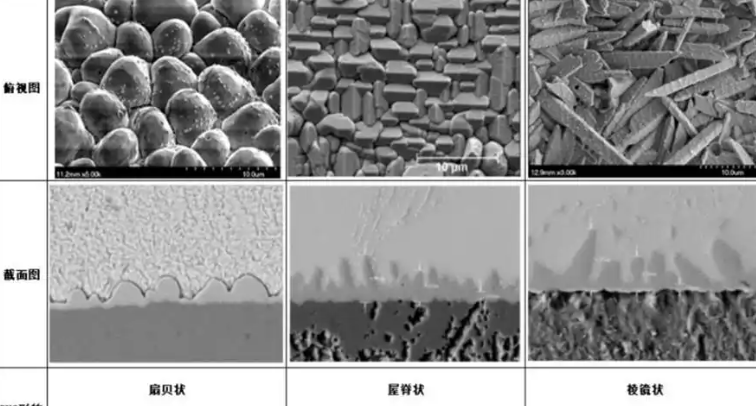

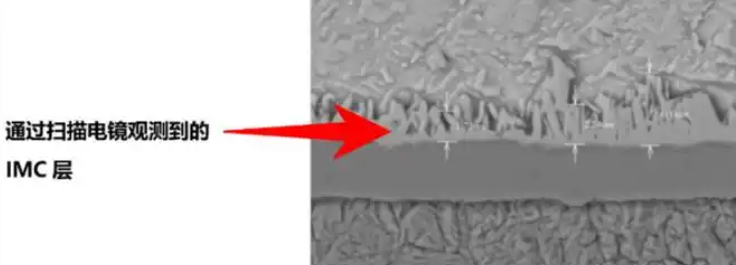

IMC層是焊料與焊盤金屬（如銅、鎳）在焊接過程中形成的界面層。其厚度、連續性與形貌直接決定焊點的機械強度和長期可靠性。金相切片分析后，借助高倍顯微鏡或掃描電鏡（SEM）可以精確測量IMC層厚度。IMC過薄可能意味著冷焊或潤濕不良；IMC過厚或形態粗大則會使焊點變脆，在熱應力或機械應力下容易開裂。

3. 焊點內部空洞與缺陷檢測

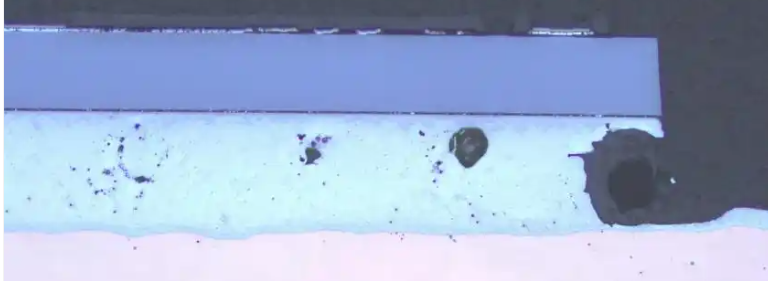

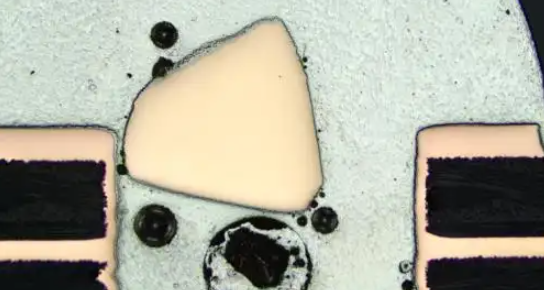

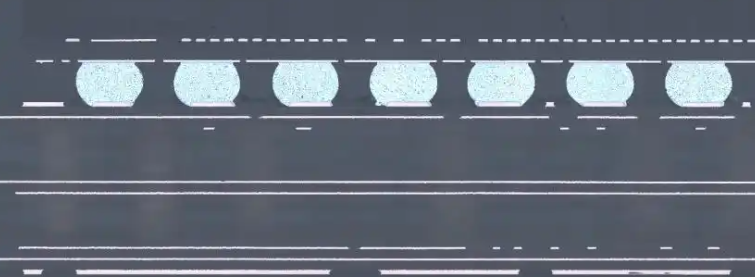

焊接過程中不可避免會產生氣體，從而在焊點內部形成空洞?？斩绰蔬^高會減少有效導電截面積，并成為應力集中點，影響焊點壽命。通過PCBA切片分析，可以準確評估空洞的大小、位置及分布比例，并參照IPC-A-610等標準進行符合性判定，例如判斷BGA焊點空洞率是否在可接受范圍（通常要求≤25%）內。

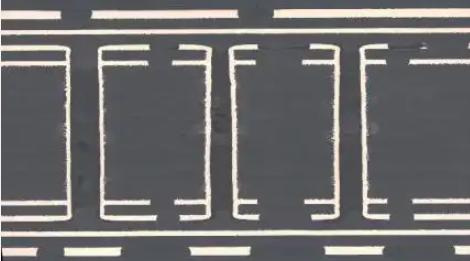

4. PCB孔結構與鍍層質量檢驗

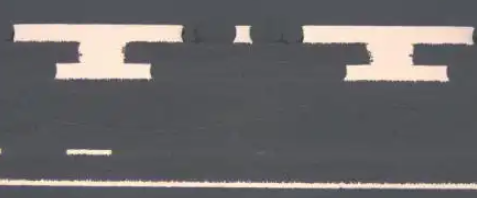

對于高密度互連（HDI）板，通孔、盲孔、埋孔的鍍銅質量至關重要。通過PCB切片，可以檢驗孔壁鍍銅是否均勻、有無空洞或裂縫，測量孔銅厚度是否符合要求，并觀察各層對位精度。這是確保PCB電氣連通性可靠、阻抗控制精準的基礎。

四、選擇專業切片分析機構的價值

由于切片分析是一個有損的、制樣過程高度專業的檢測項目，其結果的準確性與公正性完全依賴于操作者的經驗、設備的精良以及流程的嚴謹。因此，選擇一家權威的第三方檢測機構至關重要。

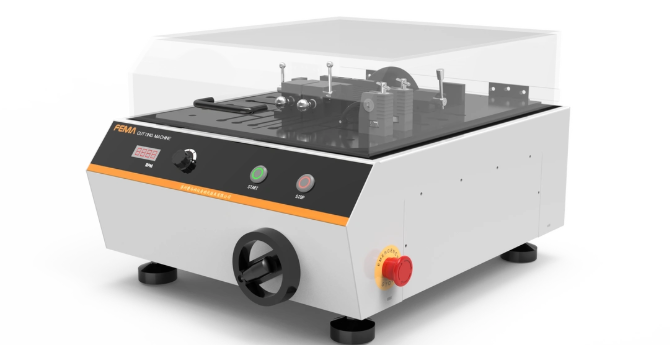

一家專業的切片分析機構，如廣東省華南檢測技術有限公司，不僅配備自動精密切割機、真空鑲嵌機、全自動金相磨拋機和高倍率數碼金相顯微鏡等全套先進設備，更擁有經驗豐富的工程師團隊。他們嚴格遵循國際標準（如IPC-TM-650）進行操作，確保制樣過程無人為損傷引入，觀察與測量結果客觀精確。其出具的檢測報告具有高度的公信力，可作為工藝改進、質量仲裁和客戶驗貨的權威依據。

總結

PCB/PCBA切片分析作為一種微觀世界的觀察窗口，將隱藏的工藝質量與潛在失效風險清晰呈現。它不僅是解決已有問題的“診斷儀”，更是預防未來風險的“預警器”。從評估IMC層到量化空洞率，從分析失效根源到驗證工藝參數，這項技術深度保障了電子產品的長期可靠性。
