工業CT掃描技術應用指南：材料內部缺陷檢測與案例分析

工業CT掃描技術應用指南：材料內部缺陷檢測與案例分析

引言

在材料科學與制造業領域，產品內部的微小缺陷往往決定了其最終的性能與使用壽命。對于質量控制與品保經理而言，如何在不破壞樣品的前提下，精準、高效地識別出隱藏在部件內部的孔隙、裂紋或夾雜，是提升良率與可靠性的關鍵。本文將圍繞工業CT掃描這一核心技術展開，為您系統介紹其在材料檢測中的實際應用。內容涵蓋了工業CT檢測的基本原理與核心優勢，并重點剖析其在新能源汽車與3C電子行業的具體案例。通過閱讀本文，您將全面了解材料CT掃描如何幫助您解決內部缺陷篩查的難題，以及如何借助工業CT無損掃描技術優化您的質量控制流程。

工業CT掃描：透視材料內部的“火眼金睛”

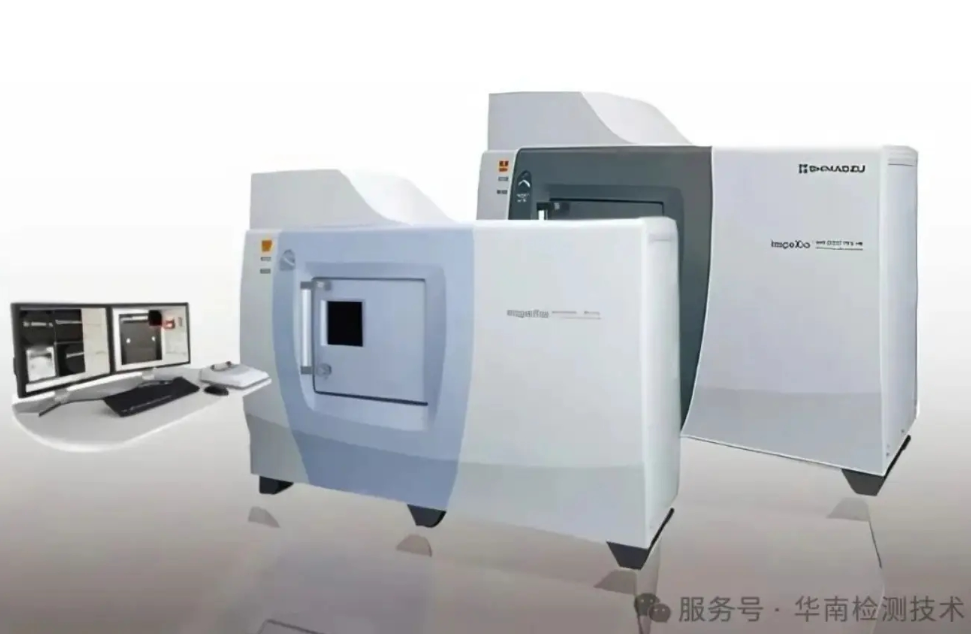

工業CT掃描，全稱工業計算機層析成像技術，是一種利用X射線穿透物體并進行三維重建的無損檢測手段。與傳統的2D X光探傷不同，工業CT檢測能夠獲取物體內部結構的連續斷面圖像，并以三維體數據的形式呈現。

這項技術的核心優勢在于其“無損”與“高精度”。它能夠在完全不破壞樣品的情況下，清晰展示材料內部的幾何結構、密度分布以及潛在缺陷。對于品保經理來說，這意味著可以對首批樣品或批量產品進行全數或抽樣工業CT無損掃描，從而獲得比傳統破壞性檢測更全面、更直觀的質量數據。通過材料CT掃描，隱藏在深處的微小孔隙、微米級的裂紋都將無所遁形。

精準鎖定新能源汽車關鍵部件的內部缺陷

隨著新能源汽車的快速發展，對電池、電控及驅動單元的安全性與可靠性提出了嚴苛要求。工業CT檢測在這一領域發揮著不可替代的作用。

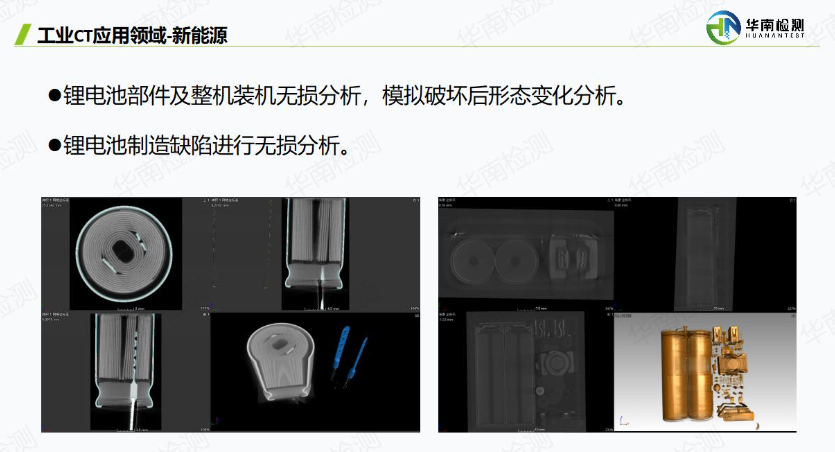

以動力電池殼體為例，其多采用鋁合金或復合材料制造。在壓鑄或成型過程中，極易產生縮孔、疏松或夾雜等內部缺陷。這些缺陷若未被發現，在車輛長期振動和充放電過程中，可能導致殼體破裂，引發安全事故。通過高分辨率的工業CT掃描，檢測人員可以直觀地測量出電池殼體內部缺陷的體積、位置和分布，并計算出準確的孔隙率，為工藝改進提供直接依據。

再如IGBT功率模塊，其內部含有大量的鍵合線和焊接層。任何微小的焊接空洞或裂紋都會導致模塊導熱性能下降，最終引發失效。材料CT掃描能夠清晰地將這些微米級的焊接缺陷三維可視化，幫助品保人員篩選出不合格品，確保模塊的長期可靠性。

賦能3C電子行業實現精密結構件的無損篩查

在3C電子領域，產品趨向于小型化和高度集成化，內部結構異常復雜。工業CT無損掃描已成為分析手機、平板電腦等精密結構件內部質量的必備工具。

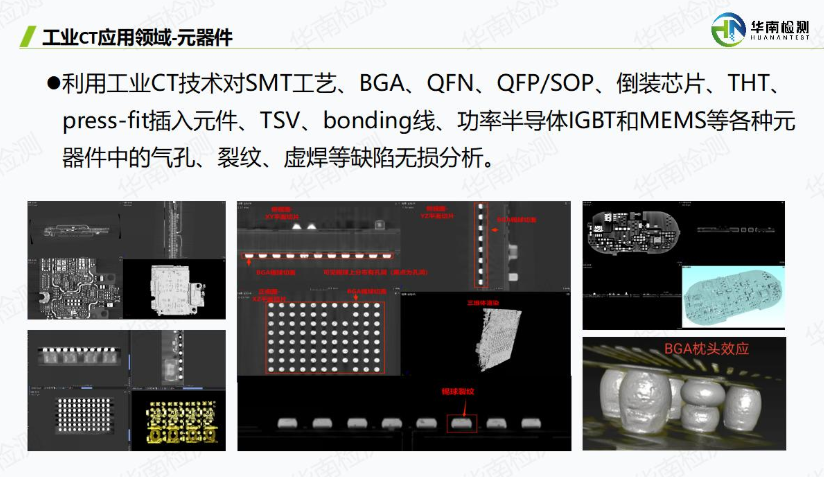

對于芯片封裝而言，工業CT掃描可以檢測封裝體內的分層、空洞以及引線框架的變形情況。這些缺陷在傳統的外觀檢查中根本無法發現，但卻直接決定了芯片的電氣性能與使用壽命。利用工業CT檢測，工程師可以在不破壞昂貴芯片的前提下，完成對封裝質量的全面評估。

此外，對于手機中框、攝像頭模組支架等精密結構件，工業CT無損掃描同樣表現出色。這些部件往往由多種材料（如金屬與塑料）結合而成，異種材料界面的結合強度至關重要。材料CT掃描能夠精準識別界面處的脫粘或微小間隙，有效預防因結合不良導致的組件松動或功能失效。

拓寬材料檢測邊界：從金屬到復合材料的全面覆蓋

工業CT掃描的應用范圍遠不止于此。在航空航天領域，碳纖維復合材料因其輕質高強的特性被廣泛應用，但這類材料在制造過程中容易產生分層和孔隙。工業CT檢測能夠對這些缺陷進行準確的定量分析，評估其對結構強度的影響。

在傳統的金屬鑄件領域，無論是鋁合金壓鑄件還是鈦合金精密鑄件，工業CT無損掃描都是檢測內部裂紋、冷隔和氣孔的首選方法。相較于傳統的切片解剖，材料CT掃描不僅效率更高，而且提供了完整的三維缺陷信息，使得質量反饋和工藝調整更加精準。通過這種方式，品保經理能夠建立起基于真實內部質量的數據庫，從而更有力地把控供應商來料質量。

如何利用工業CT掃描優化您的品控流程？

了解了工業CT掃描的廣泛應用后，如何將其有效整合到現有的品控流程中，是品保經理們需要思考的問題。首先，在新品導入階段，可以對首件進行材料CT掃描，建立內部質量基準，及時發現模具或工藝設計中的問題。其次，在批量生產階段，可以針對高風險或關鍵工序的產品進行抽樣工業CT檢測，監控生產過程的穩定性。最后，在失效分析階段，工業CT無損掃描能夠提供失效部件內部的完整三維信息，為根因分析提供關鍵證據。

選擇合適的工業CT檢測服務，需要考慮樣品的材質、大小以及需要檢測的缺陷類型。高分辨率的設備能夠捕捉到更微小的細節，但掃描時間相對較長；而對于大尺寸的工件，則需要更大視野的工業CT掃描系統。專業的檢測機構不僅能提供先進的設備，更重要的是擁有經驗豐富的技術團隊，能夠針對您的具體需求，制定最優的掃描參數和分析方案。

結語

工業CT掃描技術憑借其無損、精準、全面的特點，正在深刻改變材料檢測與質量控制的方式。無論是新能源汽車的安全保障，還是3C電子的精密制造，工業CT檢測都已成為不可或缺的關鍵技術。通過將材料CT掃描融入日常品控環節，企業能夠更早地發現潛在風險，更有效地提升產品良率。

如果您正面臨內部缺陷難以發現、產品質量需要進一步提升的挑戰，或者希望了解更多關于工業CT無損掃描如何應用于您具體產品的案例，歡迎點擊下方的在線咨詢，與我們華南檢測的技術團隊直接溝通。我們將為您提供專業、高效的檢測解決方案。

廣東省華南檢測技術有限公司專注于失效分析、材料分析、成分分析、可靠性測試、配方分析等檢測分析服務，擁有CMA和CNAS資質。公司坐落于東莞大嶺山鎮，鄰近松山湖高新技術產業開發區，配備了行業內先進的測試設備和專業技術團隊。華南檢測技術有限公司的客戶涵蓋多個行業，包括半導體、電子元件、納米材料、通信、新能源、汽車、航空航天、教育和科研等領域。
